SAL-03

定格吸引力=4.9N 定格ストローク10mm

引張形

【主な仕様】
●定格周波数:50/60Hz共用(2本リード)
●耐久回数:30万回(JIS C4554 7.2.15 耐久性試験に準ずる)
●絶縁種別:A種絶縁相当
●絶縁抵抗:DC500V 50MΩ以上
●耐電圧:AC1500V 1分間
●コイル温度上昇:(1分定格にて)65℃以下
●可動鉄心質量:22g
●総質量:115g

【主要構成材料】
●通電時間:1分定格
●可動鉄心:一般構造用圧延鋼材
●固定・可動側板:一般構造用圧延鋼材
●プランジャガイド:コイルボビンと一体化したナイロン樹脂
●コイル絶縁:アセテートテープ処理
●コイル:ポリエステル銅線
●リード線:耐熱ビニル電線(UL-1007)
●表面処理:クロメートメッキ処理(Ep-Fe/Zn5/CM2C)
●リード線色:100Vー青/200Vー赤

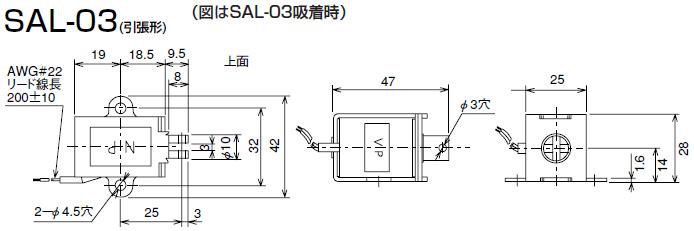

外形図

電流値

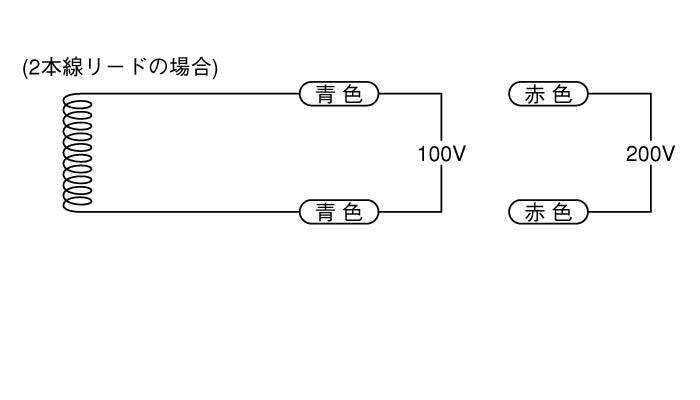

結線
