SSD-12

定格吸引力:0.63~7.45N(64~ 760gf) 定格ストローク:15mm

引張形

【主な仕様】
●吸引力範囲:0.63~7.45N(64~760gf)
●最大ストローク:15mm
●外枠パイプ径:φ31.8
●可動鉄心径:φ12
●温度上昇:7.5Wで65℃以下(連続通電)
●絶縁抵抗:DC500V 20MΩ以上
●耐電圧:(コイルと非充電金属部間)60V以下 AC1000V1分間、60Vを超え125V以下 AC1500V1分

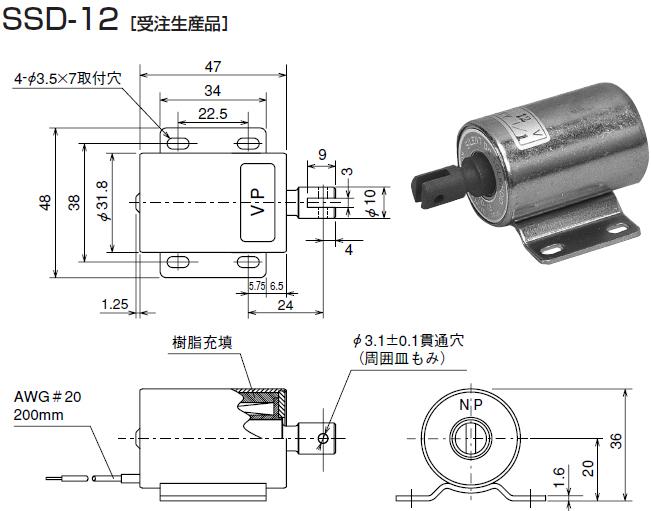

外形図

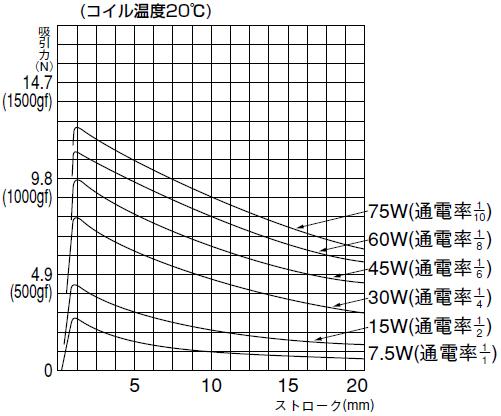

ストローク/吸引力特性表

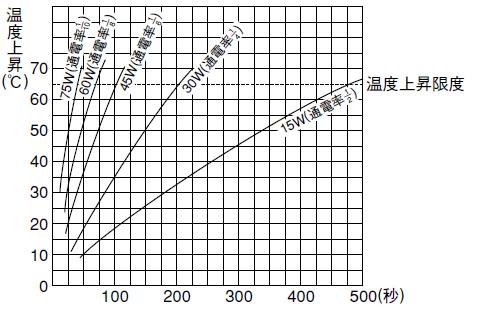

温度上昇特性(連続通電)
