SDS-35CR

耐静荷重29.4kN 定格ストローク40mm(ケーブル取り出し口:右)

【主な仕様】
●定格電圧:AC200V±10% 50/60Hz
●消費電力:100VA以下
●許容静荷重:29.4kN(3000kgf)
●定格ストローク:40mm
●連続通電時間:300秒以内 通電率1/6
●耐電圧:AC1800V 1秒間
●絶縁抵抗:DC500V100MΩ以上
●取付方向:水平
●保護構造:防雨 IEC IP23
●使用周囲温度:-5℃~40℃(但し氷結なきこと)
●センサー定格:AC125V 0.1A以下(抵抗負荷)
●ケーブル:VCTF4心×0.75mm2×300mm
(注)
SDS-35Cは電源通電時のみセンサーは動作致します。
ストッパー部にあてる使い方はできません。

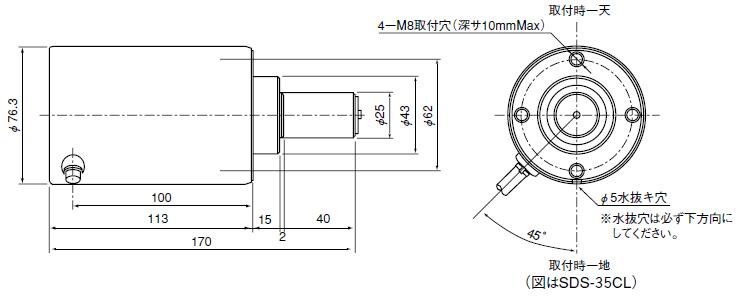

外形図

結線図(リード線色)

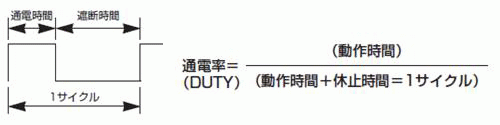

通電率について


連続通電時間は、ソレノイドが冷状態から連続通電できる限界の通電時間です。連続通電後はソレノイドが十分に冷えるまで通電できなくなります。1日に1~2回しか動作しないなど、通電後十分な冷却時間をとる必要があります。前述の1サイクルを繰り返し行うサイクル運転には当てはまりませんのでご注意ください。 上記条件を超える仕様をご検討の場合は、弊社迄一度お問い合わせください。
