SFM-1W

SFM-1W

SFM-1の防水タイプ(IPX8相当)です。

【主な仕様】
●定格:【標準定格】AC250V 3A[微少定格(最小)]DC6V 5mA DC12V 2mA DC24V 1mA
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCTF 3心×0.75mm2×3m
●動作力:28.4N
●内蔵スイッチ:防水形V形マイクロスイッチ金グラッド接点
●質量:1200g
●保護構造:IPX8相当

【構成材料】
●本体/ペダル/カバー:アルミ合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●シールナット:ポリアセタール樹脂
●色/塗装色:ブルーニュートン  R22-706相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

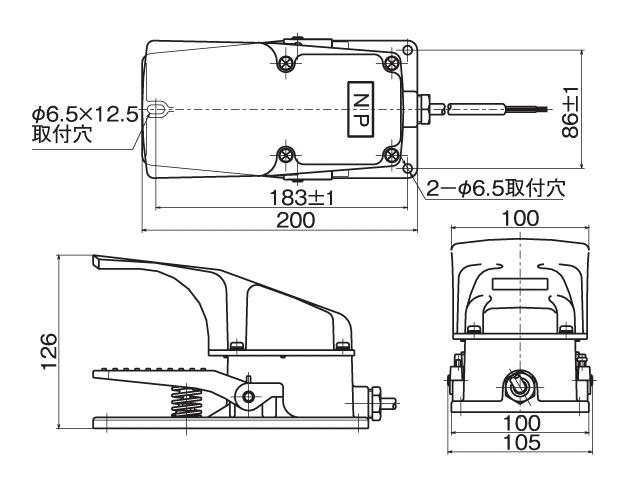

外形図


※キャブタイヤコード仕上がり外径:φ7.0mm

外形図
