SFM-2TP

SFM-2TP

ハーフカバー付きです。CE対応

【主な仕様】
●定格:AC125V 1A(抵抗負荷)最小適用負荷DC24V 4mA(抵抗負荷)
●接点構成:2aイネーブル動作:操作時OFF-ON-OFF
●動作:モーメンタリ
●コード:CE、UL AWG19×5心×3m
●動作力:約10Nステップ機構動作力196N±15N(出荷時)(先端から30mm)
●内蔵スイッチ:イネーブルスイッチUL、cUL、TUV、CEマーキング認証取得品
●質量:1700g
●保護構造:IP54
●適用規格:EN60947-5-1

【構成材料】
●本体/カバー:アルミニウム合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●色/塗装色:本体・カバー:橙色( R39-236相当*)ペダル:黒色( N-1.0相当*)
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC2000V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

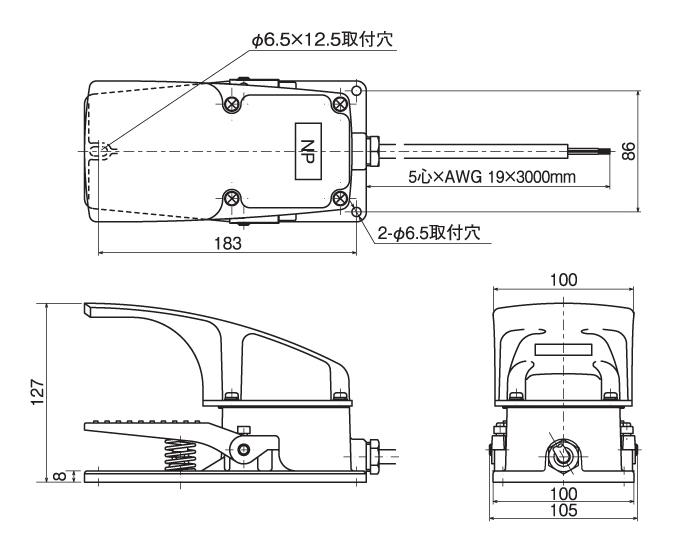

外形図

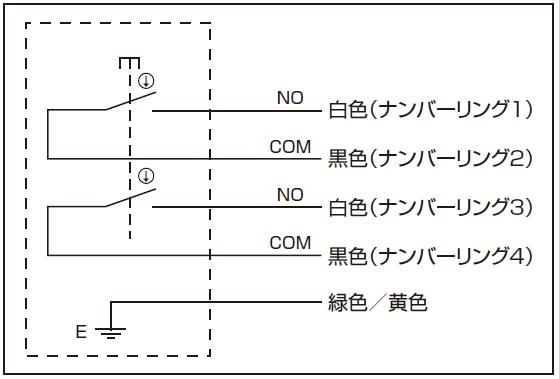

結線図
