SFD-1

SFD-1

SFMSより堅牢な構造になっています。
万が一ペダル動作に故障があっても内部の戻しバネによりスイッチが復帰するようになっています。

【主な仕様】
●定格:AC250V 10A
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCT 3心×1.25mm2×2m
●動作力:58.8N
●内蔵スイッチ:Z形マイクロスイッチ
●質量:3100g
●保護構造:IP50

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●色/塗装色:R39-236相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

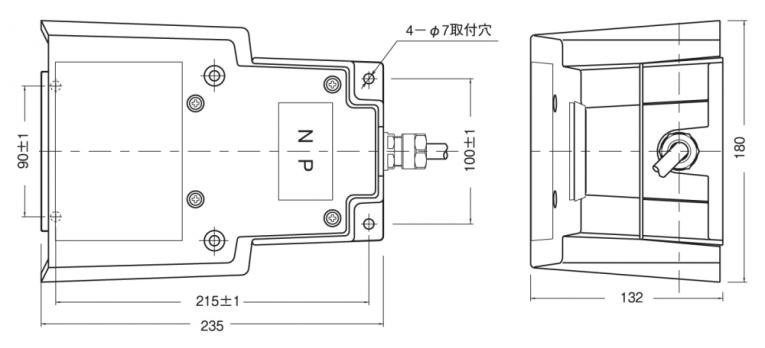

外形図


※外形寸法SFDシリーズ共通
※キャブタイヤコード仕上がり外径:φ10.5mm

結線図
