SFJ-1W

SFJ-1W

SFJシリーズは、医療機器用小形防水フットスイッチです。従来品と比較して更に小形化を実現し、衛生的な使用環境に配慮した清潔感のある色調を採用した丸みのあるデザインです。

【主な仕様】
●定格:定格DC5V~30V 100mA(抵抗負荷)
 微少定格:DC6V 5mA, DC12V 2mA, DC24V 1mA(抵抗負荷)
●接点構成:1a
●動作:モーメンタリ
●ケーブル材:CE、UL 2心×0.5mm2×3000mm(灰)
●動作力:約11N 以上
●内蔵スイッチ:V形マイクロスイッチ
●質量:280g
●保護構造:IP28相当
●CEマーキング EN61058-1

【構成材料】
●本体/カバー:PBT樹脂
●底板:ステンレス鋼(SUS304)
●ゴム足:シリコンゴム

【共通仕様】
●絶縁抵抗/DC500V 50MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

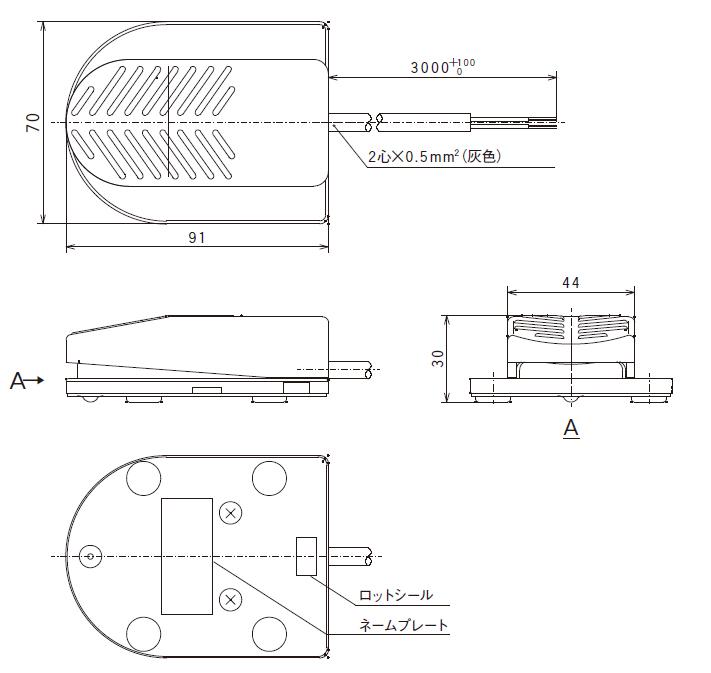

外形図


※キャブタイヤコード仕上がり外径:φ6.2mm

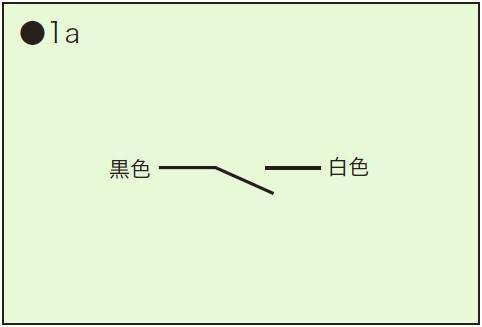

結線図
