SFD-2D

SFD-2D

2回路入りですが2段踏み形になっています。2段踏み形は2個の異なったバネを同軸に入れ、1 段目約19.6 N(2kgf)、2段目約98N(10kgf)の動作力でスイッチがそれぞれ動作します。(下図)用途として「2段階操作」「遅延操作」に適しています。

【主な仕様】
●定格:AC250V 6A
●接点構成:2c
●動作:モーメンタリ
●キャブタイヤコード:VCT 6心×0.75mm2×2m
●動作力:1段19.6N 2段98.0N
●内蔵スイッチ:Z形マイクロスイッチ
●質量:3400g
●保護構造:IP50

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●色/塗装色:R39-236相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

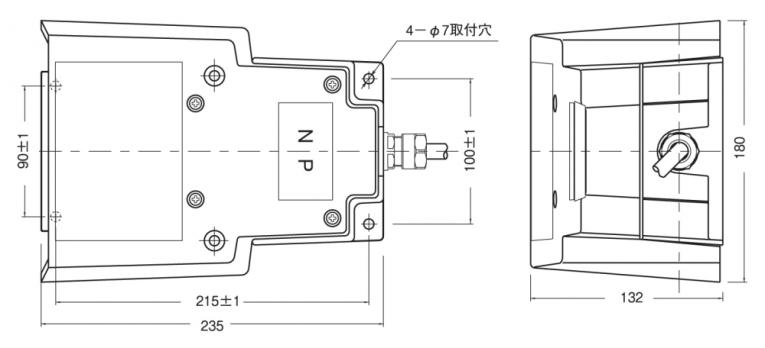

外形図


外形寸法SFDシリーズ共通

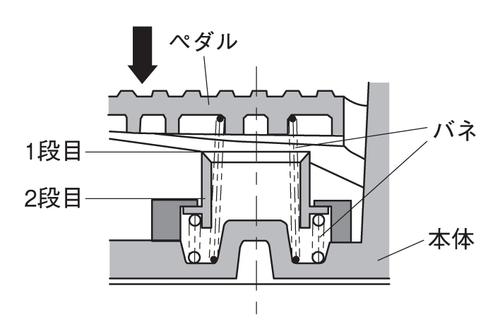

機能説明


2段踏み形は2個の異なったバネを同軸に入れ、1 段目約19.6 N(2kgf)、2段目約98N(10kgf)の動作力でスイッチがそれぞれ動作します。用途として「2段階操作」「遅延操作」に適しています。

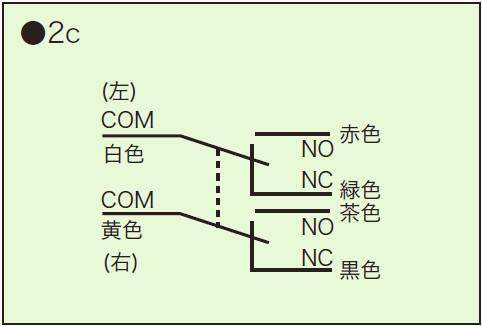

結線図
