SF-1

SF-1

内蔵スイッチに機械的寿命1000万回以上、電気的寿命50万回以上(抵抗負荷時)のZ形マイクロスイッチを使用した長寿命、高精度な汎用フットスイッチです。

【主な仕様】
●定格:AC250V 10A
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCTF 3心×1.25mm2×1m
●動作力:34.3N
●内蔵スイッチ:Z形マイクロスイッチ
●質量:510g
●保護構造:IP30
●保護カバー:SCL-L SCH-L
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●シールナット:ポリアセタール樹脂
●色/塗装色:メタリック R25-635相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

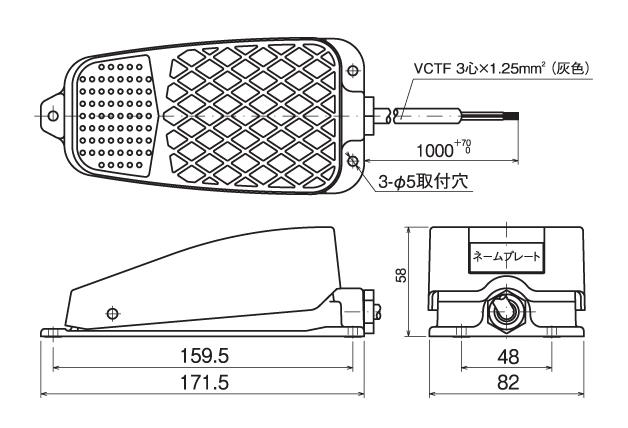

外形図


※キャブタイヤコード仕上がり外径:φ7.8mm

結線図
