SFL-1

SFL-1

汎用タイプのSF-1の堅牢構造を受け継ぎ小形化しました。

【主な仕様】
●定格:AC250V 6A
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCTF 3心×0.75mm2×1m
●動作力:19.6N
●内蔵スイッチ:V形マイクロスイッチ
●質量:310g
●保護構造:IP30
●保護カバー:SCL-L SCH-L
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●色/塗装色:メタリック R25-635相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

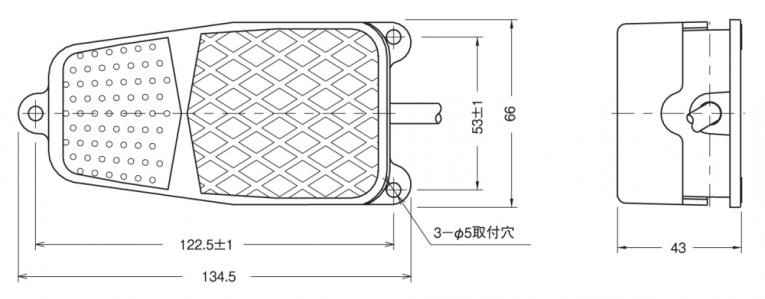

外形図


※SFL-1Hのみ全高45
※キャブタイヤコード仕上がり外径:φ7.0mm

結線図
