SFL-1H

SFL-1H

当社オリジナルのオルタネート機構とS形マイクロスイッチを組み合わせたオルタネート形フットスイッチです。

【主な仕様】
●定格:AC250V 3A
●接点構成:1a
●動作:オルタネート
●キャブタイヤコード:VCTF 2心×0.75mm2×1m
●動作力:19.6N
●内蔵スイッチ:S形マイクロスイッチ
●質量:270g
●保護構造:IP30
●保護カバー:SCL-L SCH-L
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●色/塗装色:メタリック R25-635相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

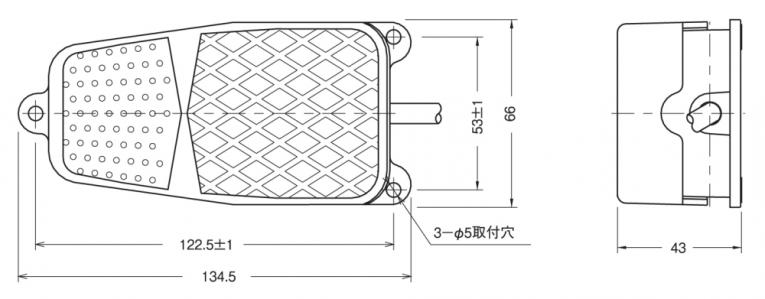

外形図


SFL-1Hのみ全高45

結線図
