SFVA-1-2

SFVA-1-2

SFVA-1を2台組み合わせた2連式フットスイッチです。2 回路分( 2 c )のリード線を6心キャブタイヤコードにまとめ、リード線加工を簡便にしています。

【主な仕様】
●定格:AC250V 5A
●接点構成:1c×2
●動作:モーメンタリ
●キャブタイヤコード:VCTF 6心×0.75mm2×1m
●動作力:29.4N
●内蔵スイッチ:V形マイクロスイッチ
●質量:1180g
●保護構造:IP30

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●色/塗装色:ブルーニュートン R22-706相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

外形図


※キャブタイヤコード仕上がり外径:φ8.9mm

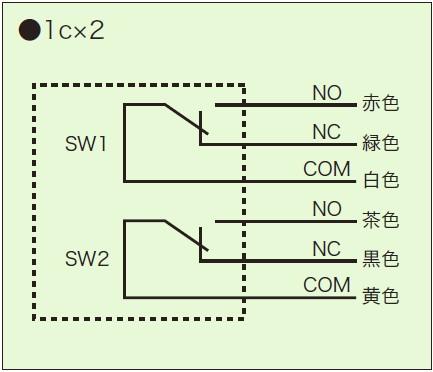

結線図
