SFVA-1YW

SFVA-1YW

耐環境性(耐油性)に考慮した防水タイプ(IPX8相当)です。

【主な仕様】
●定格:【標準定格】AC250V 3A [微少定格(最小)]DC6V 5mA DC12V 2mA DC24V 1mA
●接点構成:1c
●動作:モーメンタリ
●コード:VCTF36 3心×0.75mm2×2m(黒)耐油性
●動作力:29.4N
●内蔵スイッチ:防水形V形マイクロスイッチ IP67
●質量:350g
●保護構造:IPX8相当
●保護カバー:SCL-S SCH-S
●適用規格:IEC60601(フットスイッチ関連部のみ)JIS C8201-5-1およびJIS C0920
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●色/塗装色:焼付塗装 黄色(色番号:2.5Y8/14相当*)
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/5MΩ以上(通電部?外郭部間 DC500V絶縁抵抗計にて)
●耐電圧/AC1500V/min(通電部?外郭部間)
●使用周囲温度/-5~40℃(標高2000m以下)ただし、結露なきこと
●使用周囲湿度/85%RH
●静荷重強度 約1960N/min(IEC60601-1基準:1350N/min以上)
●ケーブル引張力 約88.2N/15sec
●対振動性 10~55Hz 複振幅1.5mm
●耐衝撃性 98m/s2 上下、左右、前後、3軸 3回
●機械的寿命 100万回以上
●電気的寿命 10万回以上

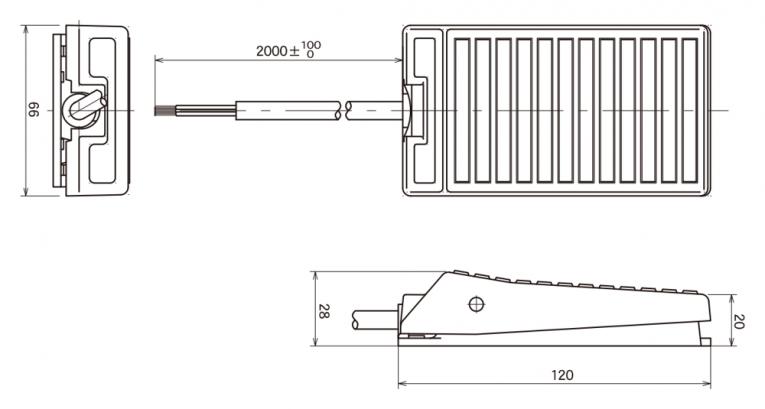

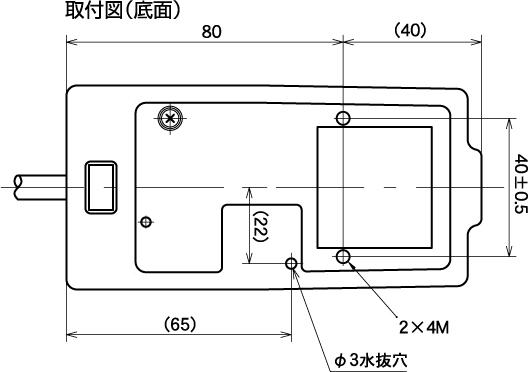

外形図

結線図
