SFG-1SG5

SFG-1SG5

ロック機構付にケーブルをつけました。

【主な仕様】
●定格:AC250V 10A(抵抗負荷)DC24V 1mA(抵抗負荷)
●接点構成:1c
●動作:モーメンタリ
●コード:VCTF 3心×1.25mm2×2m
●動作力:27N
●内蔵スイッチ:リミットスイッチ内蔵用基本形スイッチ
●質量:2000g
●保護構造:IP47
●適用規格:―

※RoHS指令10物質対応状況

【構成材料】
●本体/ペダル:アルミ合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●蹴り板:ZAM
●色/塗装色:2.5YR/13 N-2.5相当

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC2000V/min
●使用周囲温度:-5~65℃
●使用周囲湿度:85%RH以下

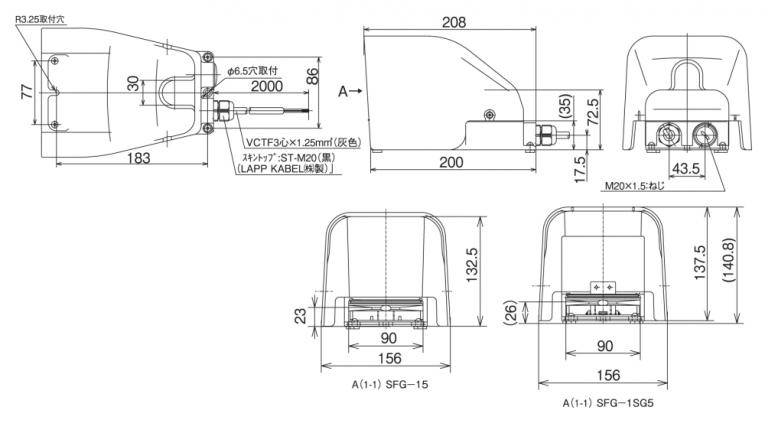

外形図


※キャブタイヤコード仕上がり外径:φ7.8mm

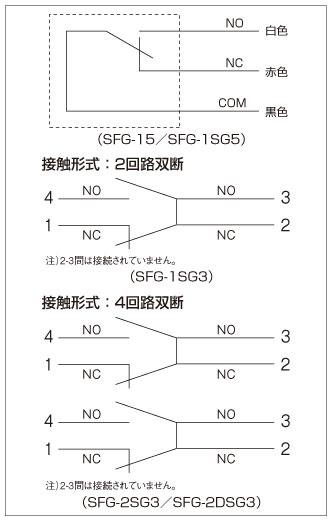

結線図
