SFE-1-2

SFE-1-2

親しみやすいシンプルカラーです。底面にすべり止めのゴム足の付いた鋼板を使用しています。2連同時踏み防止用の仕切を一体化させております。2回路分(1c×2)のリード線を6心のキャブタイヤコードにまとめ配線加工を簡便にしております。

【主な仕様】
●定格:AC250V 5A
●接点構成:1c×2
●動作:モーメンタリ
●キャブタイヤコード:VCTF 6心×0.75mm2×1m
●動作力:29.4N
●内蔵スイッチ:V形マイクロスイッチ
●質量:1100g
●保護構造:IP30

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●シールナット:ナイロン66
●色/塗装色:クリーム R3-348相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

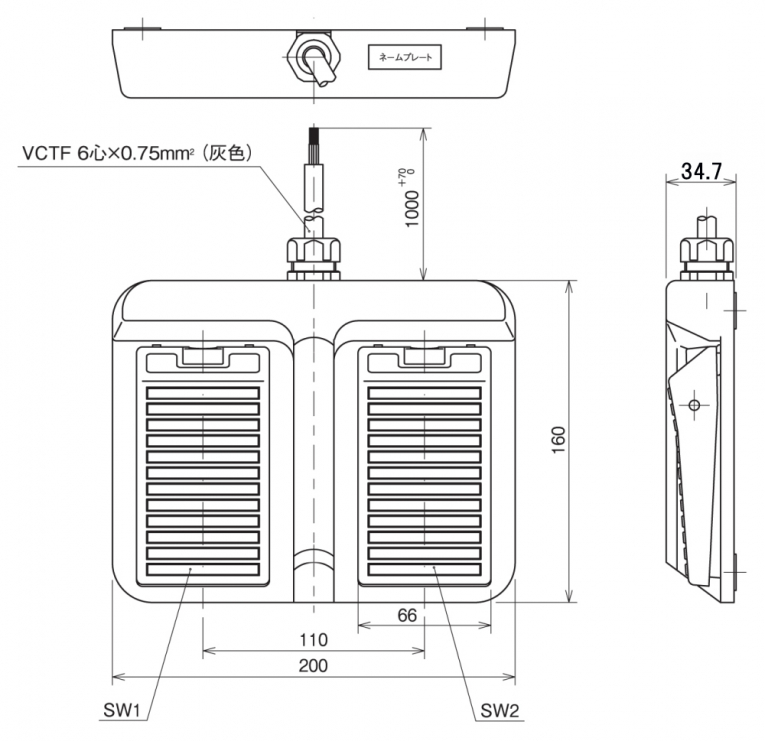

外形図

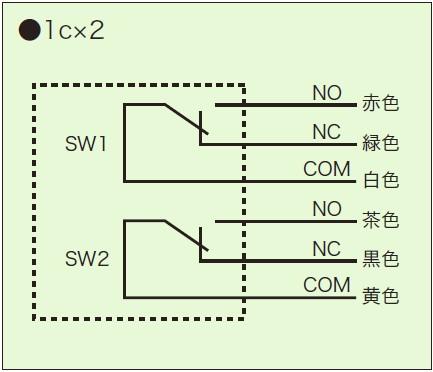

結線図
