SFU-1-2

SFU-1-2

SFU-1の2連タイプです。フットスイッチの取付けベースを専用設計しており使いやすい形状としました。

【主な仕様】
●色:SW1:R SW2:B
●定格:AC250V 5A
●接点構成:1c×2
●動作:モーメンタリ
●キャブタイヤコード:VCTF 3心×0.75mm2×1.5m
●動作力:11.7N
●内蔵スイッチ:V形マイクロスイッチ
●質量:970g
●保護構造:IP50
●保護カバー:-
※□(カバー色):R=赤、B=黒、GR=灰、Y=黄、BL=青、G=緑
※SFU-1-2の標準色はSW1:R(赤)、SW2:B(黒)のみです。

【構成材料】
●本体/カバー:ABS樹脂/エチレン酢酸ビニル
●戻しばね:SUS(ステンレス)
●底板:ベース:アルミダイカスト

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/0~40℃
●使用周囲湿度/85%RH以下

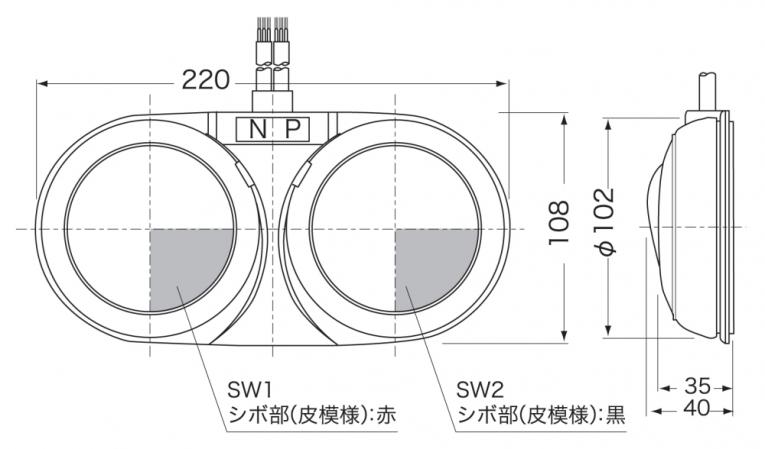

外形図


※シボ部(動作保証範囲)
※キャブタイヤコード仕上がり外径:φ7.0mm 2本

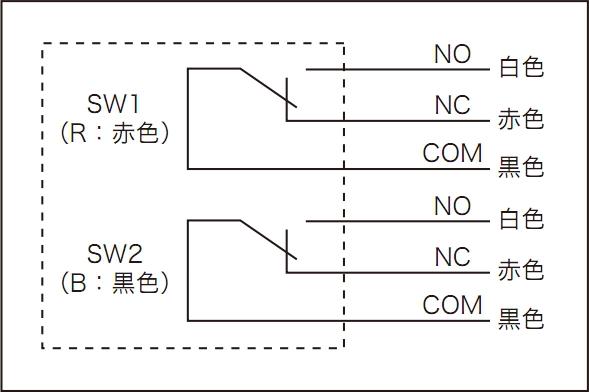

結線図
