SFUS-1

SFUS-1

低電圧微小電流タイプです。
シーケンサーの入力信号等、電子回路の入力にも安心してご利用いただけます。

【主な仕様】
●色/B、R(標準品)GR、Y、BL、G(特注品)
●定格:標準定格 AC250V 3A SFVS-1-2タイプは定格AC100V未満 微少定格(最小)DC6V5mA DC12V2mA DC24V1mA
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCTF 36SB3心×0.75mm2×1.5m
●動作力:11.7N
●内蔵スイッチ:V形マイクロスイッチ金クラッド接点V形マイク
●質量:370g
●保護構造:IP50
●保護カバー:SCL-S SCH-S
※□(カバー色):B=黒、R=赤、G=緑、M=アイボリー、BR=茶、BL=青、GR=灰、Y=黄
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂/エチレン酢酸ビニール
●戻しばね:SUS(ステンレス)
●シャフト:―
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/0~40℃
●使用周囲湿度/85%RH以下

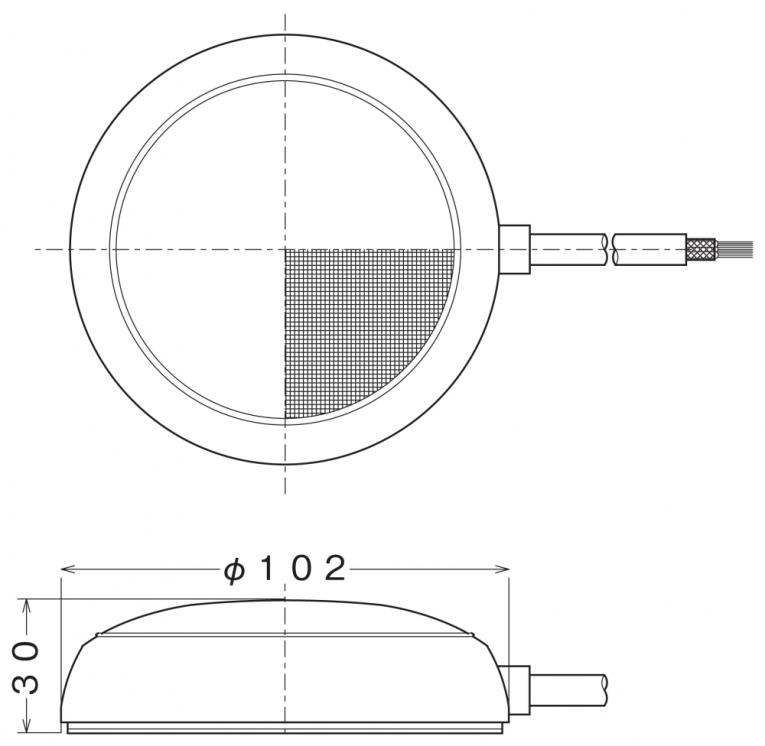

外形図

結線図
