SFU-1W

SFU-1W

SFU-1の防水タイプ(IPX8相当)です。

【主な仕様】
●定格:【標準定格】AC250V 3A[微少定格(最小)]DC6V 5mA DC12V 2mA DC24V 1mA
●接点構成:1c
●動作:モーメンタリ
●コード:VCTF 3心×0.75mm2×2m
●動作力:11.7N
●内蔵スイッチ:防水形V形マイクロスイッチ金グラッド接点
●質量:390g
●保護構造:IPX8相当
●保護カバー:SCL-S SCH-S
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂/エチレン酢酸ビニール
●戻しばね:SUS(ステンレス)
●シャフト:―
●底板:真鍮ニッケルメッキ
●色/塗装色:グレー
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/0~40℃
●使用周囲湿度/85%RH以下

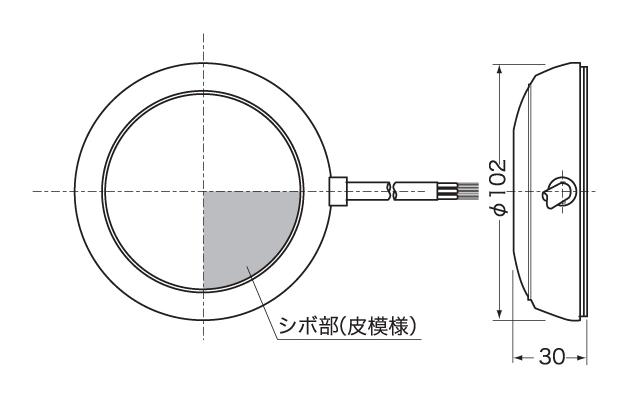

外形図

結線図
