SFO-1□

SFO-1□

ベース板の工夫によりミニタイプながら安定感がある操作が期待でき、又壁などに取り付けて使用できる引っかけ穴を採用しています。本体カバーは環境を考慮したABS樹脂で成形、カラーは4色を揃えています。

【主な仕様】
●色:R、G(標準色)B、M(特注色)
●定格:AC250V 5A
●接点構成:1a
●動作:モーメンタリ
●キャブタイヤコード:VCTF 2心×0.75mm2×1.5m
●動作力:3.92N
●内蔵スイッチ:V形マイクロスイッチ
●質量:350g
●保護構造:IP30
※□(カバー色):R=赤、G=緑、B=黒、M=アイボリー

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●底板:SPCCユニクロメッキ

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

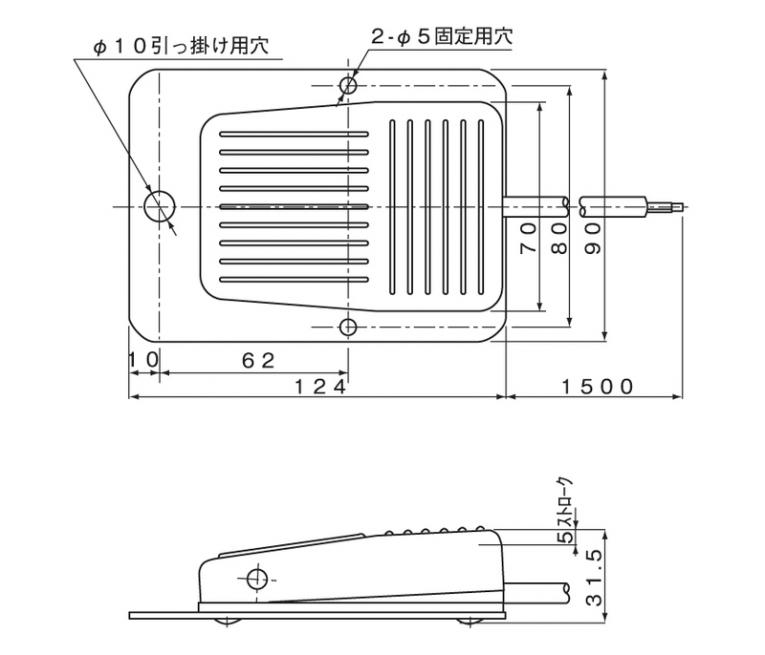

外形図

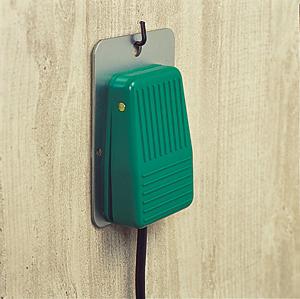

作業環境を重視した自由な設置

取付写真

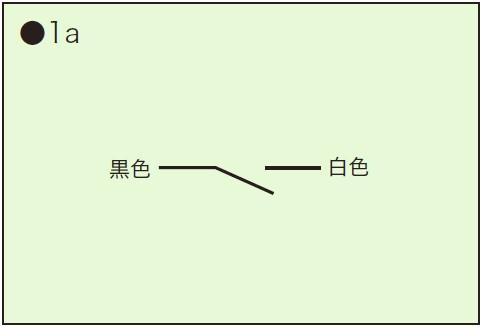

結線図
