SFA-1W

SFA-1W

●防水仕様ですので水や消毒液がかかっても安心。(※)
●シャフトレスにより洗練されたデザインは医療環境にジャストフィットします。
●長時間でも疲れを感じさせない構造になっております。
●ボタンスイッチ搭載も対応可能。(※)
●ケーブル出しは背面からも対応可能。(※)
●保護構造 IP×7
(※)最寄りの弊社営業所にお問い合せください。

【主な仕様】
●定格:【標準定格】DC5~30V100mA(抵抗負荷)【微少定格】DC6V 5mA(抵抗負荷)DC12V 2mA(抵抗負荷)DC24V 1mA(抵抗負荷)
●接点構成:1a
●動作:モーメンタリ
●コード:CE、UL 2心×0.5mm2×3m
●動作力:9.8N
●内蔵スイッチ:防水形S形マイクロスイッチIP67
●質量:510g
●保護構造:IP×7
●適用規格:EN61058-1

【構成材料】
●本体/ペダル:PBT樹脂
●戻しばね:SUS(ステンレス)
●底板:SUS304
●色/塗装色:ペダル:青色(10B7/6相当*)ベース:アイボリー色(5Y9.3/1.1相当*)
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/10~40℃
●使用周囲湿度/30~75%RH

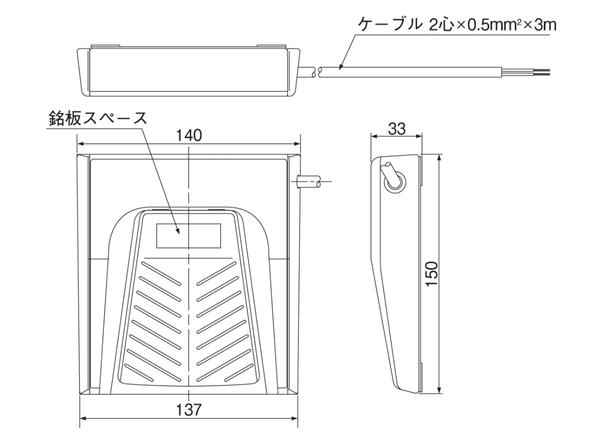

外形図

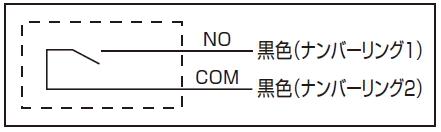

結線図


●SFA-1W(リード線結線図)
