SFA-2W

SFA-2W

SFA-1Wの2回路タイプです。

【主な仕様】
●定格:【標準定格】DC5~30V100mA(抵抗負荷)【微少定格】DC6V 5mA(抵抗負荷)DC12V 2mA(抵抗負荷)DC24V 1mA(抵抗負荷)
●接点構成:2a
●動作:モーメンタリ
●コード:CE、UL 4心×0.5mm2×3m
●動作力:9.8N
●内蔵スイッチ:防水形S形マイクロスイッチIP67
●質量:600g
●保護構造:IP×7
●適用規格:EN61058-1

【構成材料】
●本体/ペダル:PBT樹脂
●戻しばね:SUS(ステンレス)
●底板:SUS304
●色/塗装色:ペダル:青色(10B7/6相当*)ベース:アイボリー色(5Y9.3/1.1相当*)
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/10~40℃
●使用周囲湿度/30~75%RH

外形図

結線図

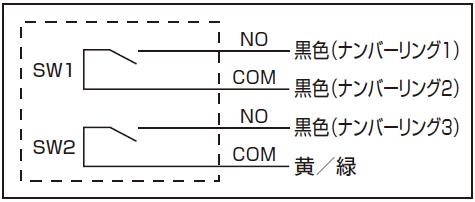

●SFA-2W(リード線結線図)
