SFP-1□

SFP-1□

SFP-1□は超薄形のフットスイッチです。内蔵スイッチは低電圧微少電流用メカキースイッチを2個並列に接続しスイッチングの信頼性の向上と安定した開閉を可能にしました。

【主な仕様】
●色/塗装色:カバー:BR、BL本体:クリーム
●定格:DC 24V 50mA
●接点構成:1a
●動作:モーメンタリ
●キャブタイヤコード:VCTF 2心×0.3mm2×1.5m
●動作力:9.8N
●内蔵スイッチ:メカキースイッチ
●質量:180g
●保護構造:IP20
●保護カバー:SCL-S SCH-S
※□(カバー色):BR=茶、BL=青
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ポリカーボネート樹脂
●戻しばね:SWP(ピアノ線)
●シャフト:―
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

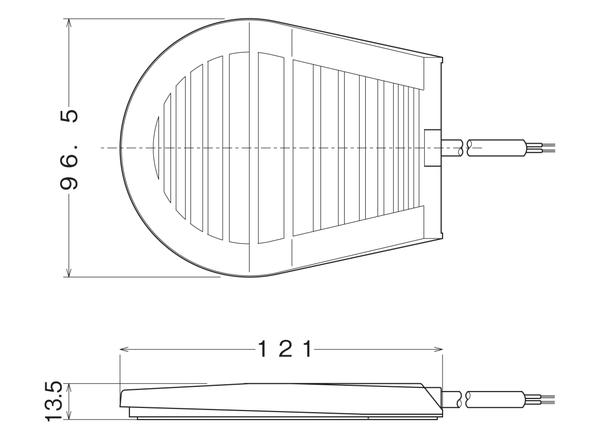

外形図

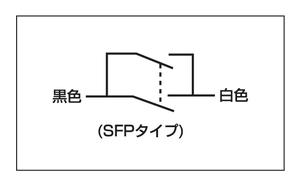

結線図
