SFTS-1□

SFTS-1□

【主な仕様】
●色/塗装色:B、R、M(標準品)
●定格:DC 5V 1mA~DC 30V 0.1A
●接点構成:1a
●動作:モーメンタリ
●キャブタイヤコード:MVVS 2心×0.3mm2×1.5m
●動作力:14.7N
●内蔵スイッチ:S形マイクロスイッチ
●質量:95g
●保護構造:IP20
●保護カバー:―
※□(カバー色):B=黒、R=赤、M=アイボリー

【構成材料】
●本体/カバー:ポリカーボネート樹脂
●戻しばね:SUS(ステンレス)
●シャフト:―
●底板:―

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

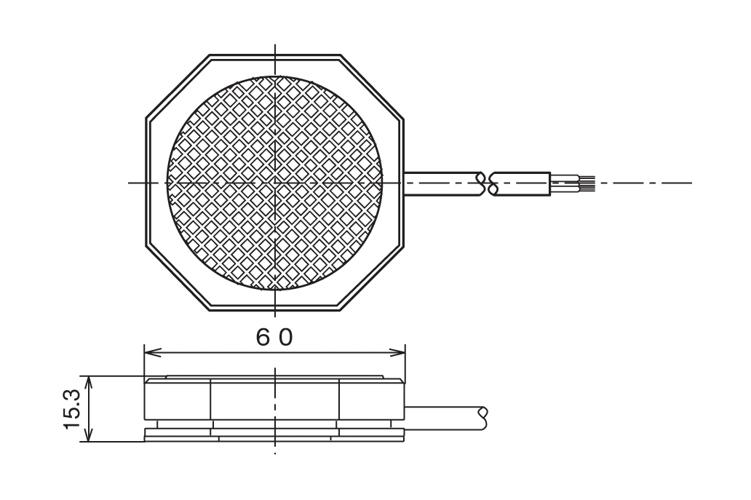

外形図

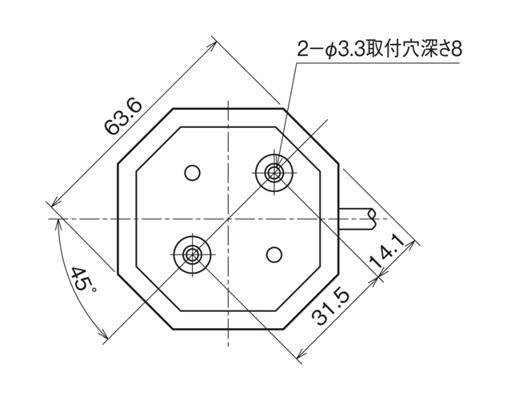

取付図


注) フットスイッチ取付け用ねじは、ねじを締め込んだ時にフットスイッチ取付け穴に入る寸法が8mm以下のねじをご使用ください。取付けする場合はゴム板を剥がしてください。M4十字穴付きなべタッピングねじF形推奨。
