SFQ-1□

SFQ-1□

丸形タイプをさらに小型軽量化した丸形シリーズです。360°どの位置でも動作しますので、足だけでなく手、膝等でも操作できます。材質にABS樹脂を使用し、耐油、耐熱、耐摩耗、耐老化性に優れています。
カバー色を6色揃えていますので色による操作内容の区別が可能です。

【主な仕様】
●色/塗装色:R、B、M、Y、BL、G
●定格:AC250V 5A
●接点構成:1a
●動作:モーメンタリ
●キャブタイヤコード:VCTF 2心×0.75mm2×1.5m
●動作力:8.8N
●内蔵スイッチ:V形マイクロスイッチ
●質量:200g
●保護構造:IP20
●保護カバー:SCL-S SCH-S
※□(カバー色):R=赤、B=黒、M=アイボリー、Y=黄、BL=青、G=緑
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SUS(ステンレス)
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

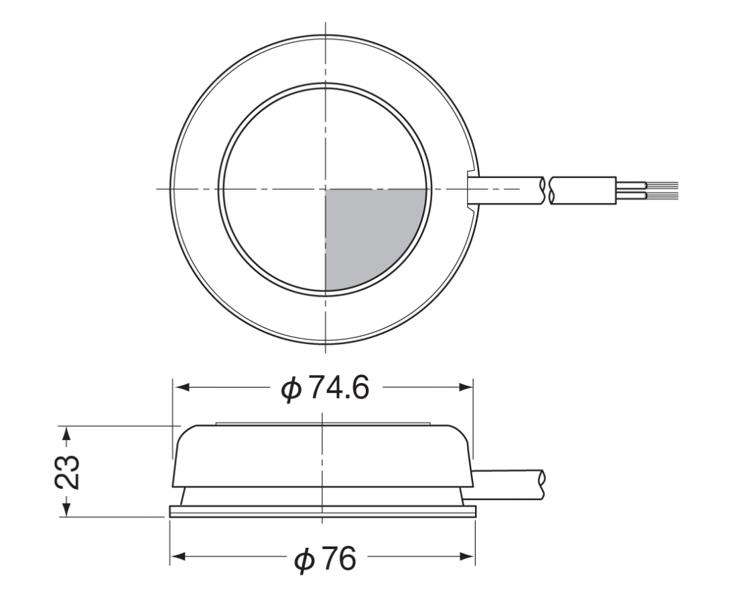

外形図


※キャブタイヤコード仕上がり外径:φ6.6mm

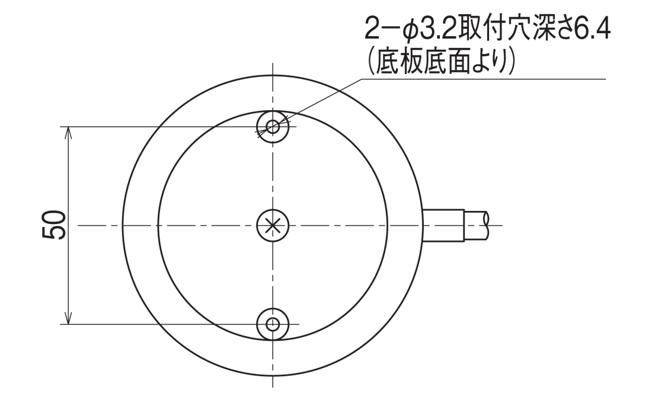

取付図


注) フットスイッチ取り付け用ねじは、ねじを締め込んだ時にフットスイッチ取り付け穴に入る寸法が6.4 mm以下のねじをご使用ください。
呼び寸:M 4 十字穴付きなベタッピングねじF形推奨取り付け用のねじの締め付けトルクは、最大78.4N をお守りください。

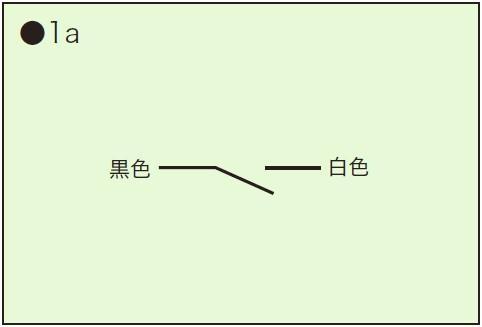

結線図
