SFQ-1-2

SFQ-1-2

SFQ-1の2連形です。リード線を4心(2連形)まとめ、リード線加工を簡便にしています。

【主な仕様】
●色/塗装色:SW1:R SW2:B
●定格:AC250V 5A
●接点構成:1a×2
●動作:モーメンタリ
●キャブタイヤコード:VCTF 4心×0.75mm2×2m
●動作力:8.8N
●内蔵スイッチ:V形マイクロスイッチ
●質量:1150g
●保護構造:IP20
●保護カバー:SCL-S SCH-S
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SUS(ステンレス)
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

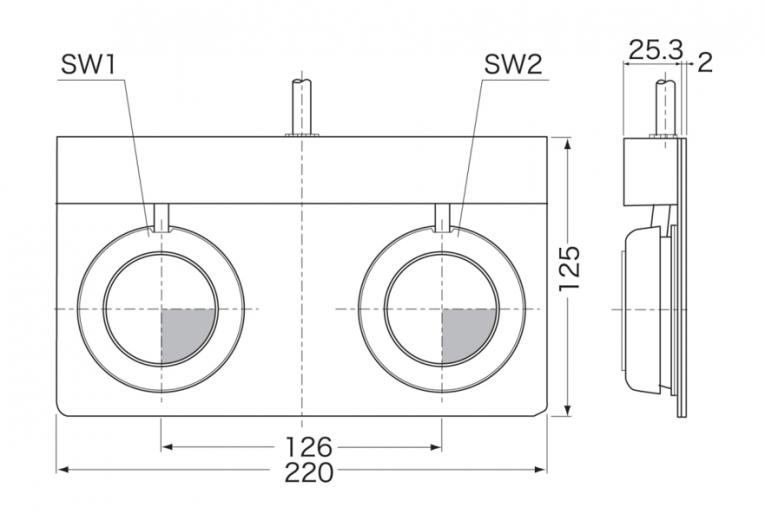

外形図

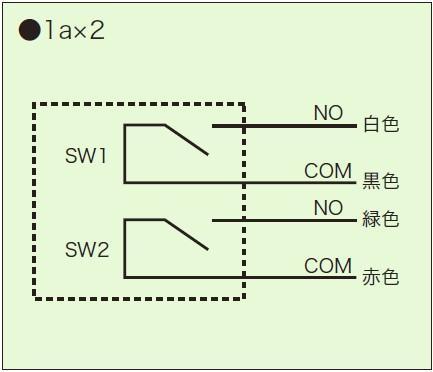

結線図
