SFQ-1-3

SFQ-1-3

SFQ-1の3連形です。リード線を6心(3連形)まとめ、リード線加工を簡便にしています。

【主な仕様】
●色/塗装色:SW1:BL SW2:R SW3:Y
●定格:AC250V 5A
●接点構成:1a×3
●動作:モーメンタリ
●キャブタイヤコード:VCTF 6心×0.75mm2×2m
●動作力:8.8N
●内蔵スイッチ:V形マイクロスイッチ
●質量:1700g
●保護構造:IP20
●保護カバー:―

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SUS(ステンレス)
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

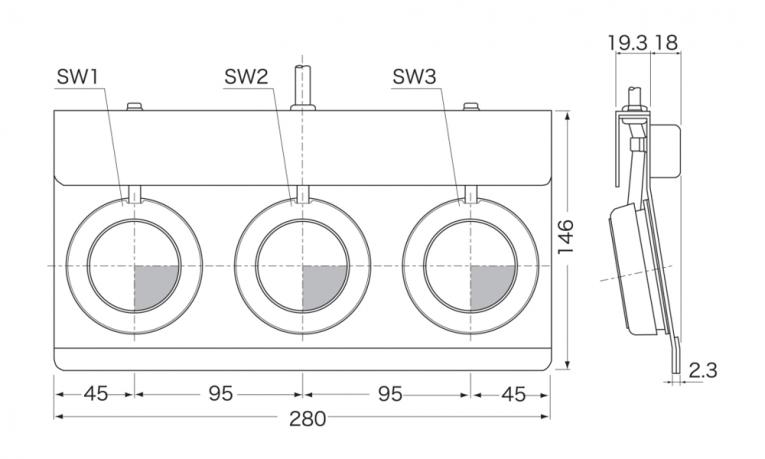

外形図

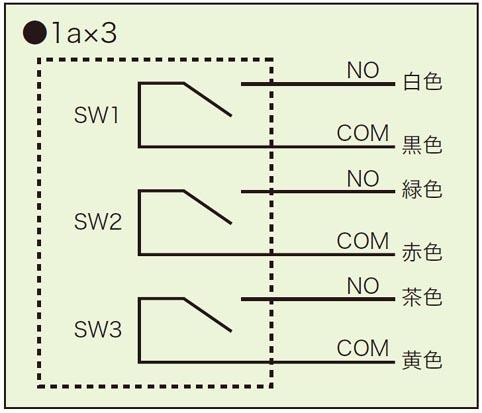

結線図
