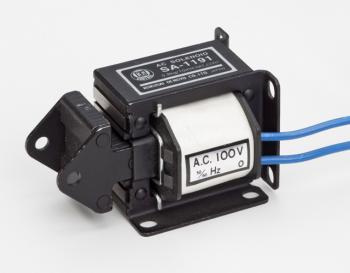

SA-1192、SA-1191

定格吸引力:7.8N 定格ストローク:10mm

両用形
引張形

【主な仕様】
●定格周波数:50/60Hz共用(2本リード)
●耐久回数:75万回(JIS C4554 耐久性試験に準ずる)
●絶縁種別:B種絶縁相当
●絶縁抵抗:DC500V 50MΩ以上
●耐電圧:AC1500V 1分間
●コイル温度上昇:85℃以下
●可動鉄心質量:(SA-1192)96g、(SA-1191)91g
●総質量:(SA-1192)295g、(SA-1191)285g

【主要構成材料】
●通電時間:連続定格
●可動鉄心:冷間圧延珪素鋼板
●固定・可動側板:冷間圧延鋼板
●プランジャガイド:コイルボビンと一体化したナイロン樹脂
●コイル絶縁:エポキシ含浸ポリエステルテープ処理(白色)
●コイル:ポリエステル銅線
●リード線:耐熱ビニル電線(UL-1015)
●表面処理:黒色焼付塗装
●リード線色:100Vー青/200Vー赤
●ストップゴム:NBR(黒)

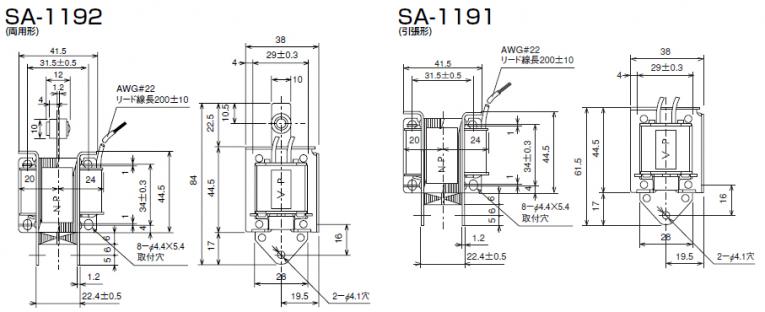

外形図

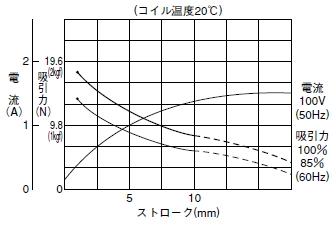

吸引力特性・電流特性

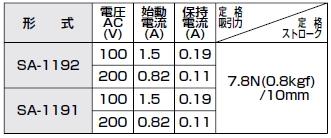

電流値

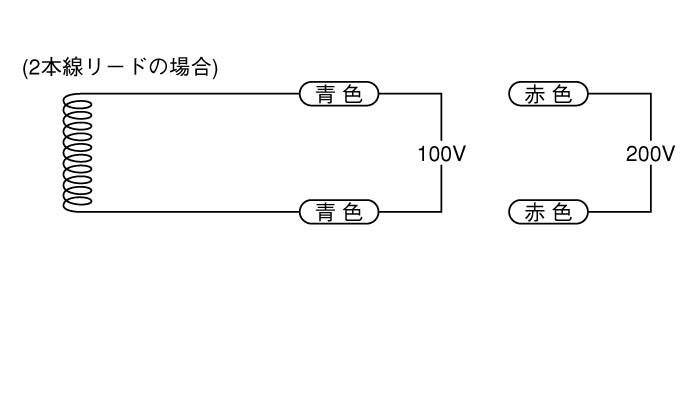

結線図
