SSD-16

定格吸引力:0.86~15.68N(88~1600gf) 定格ストローク:20mm

引張形

【主な仕様】
●吸引力範囲:0.86~15.19N(88~1550gf)
●最大ストローク:20mm
●外枠パイプ径:φ42.7
●可動鉄心径:φ16
●温度上昇:10Wで65℃以下(連続通電)
●絶縁抵抗:DC500V 20MΩ以上
●耐電圧:(コイルと非充電金属部間)60V以下 AC1000V1分間、60Vを超え125V以下 AC1500V1分間

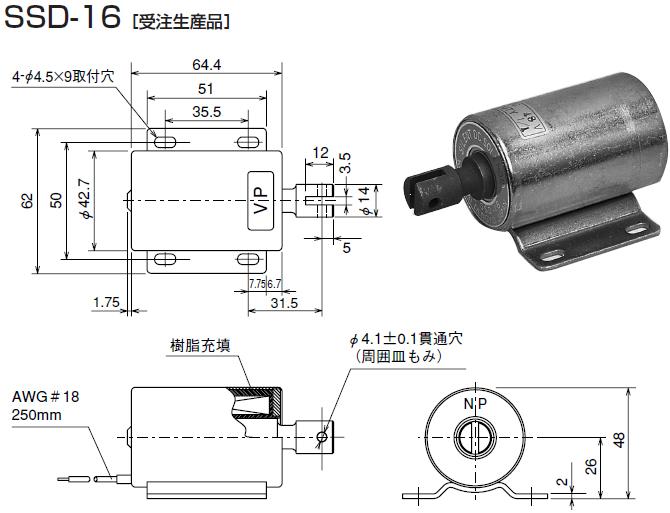

外形図

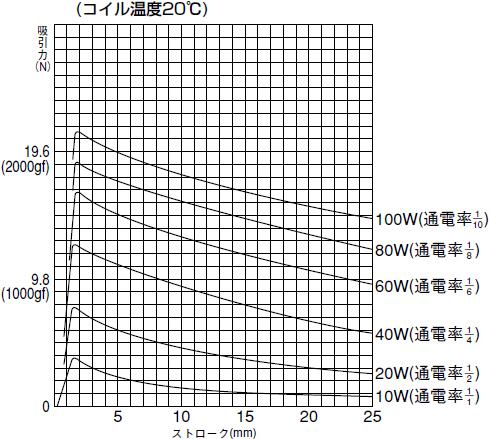

ストローク/吸引力特性表

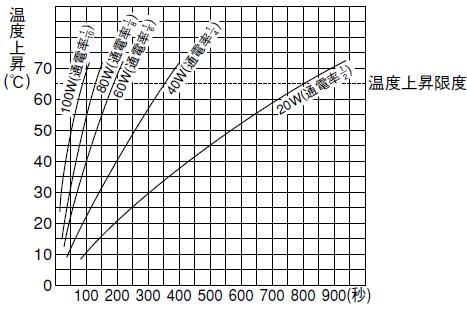

温度上昇特性(連続通電)
