SSD-18

定格吸引力:1.57~23.52N(160~2400gf) 定格ストローク:25mm

引張形

【主な仕様】
●吸引力範囲:1.57~23.52N(160~2400gf)
●最大ストローク:25mm
●外枠パイプ径:φ48.6
●可動鉄心径:φ18
●温度上昇:4Wで65℃以下(連続通電)
●絶縁抵抗:DC500V 20MΩ以上
●耐電圧:(コイルと非充電金属部間)60V以下 AC1000V1分間、60Vを超え125V以下 AC1500V1分間

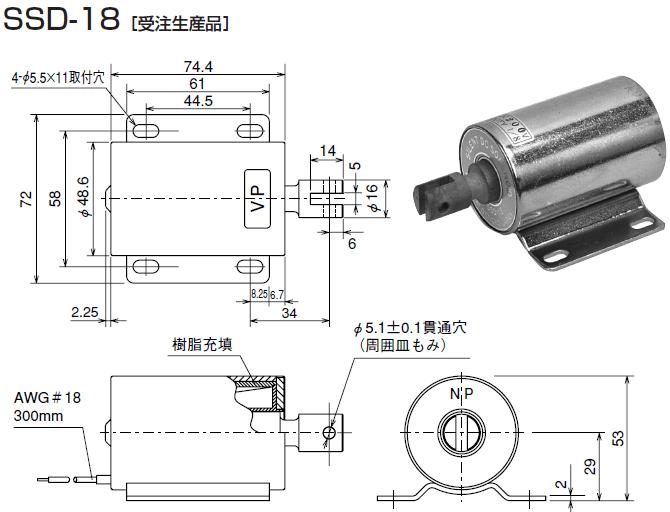

外形図

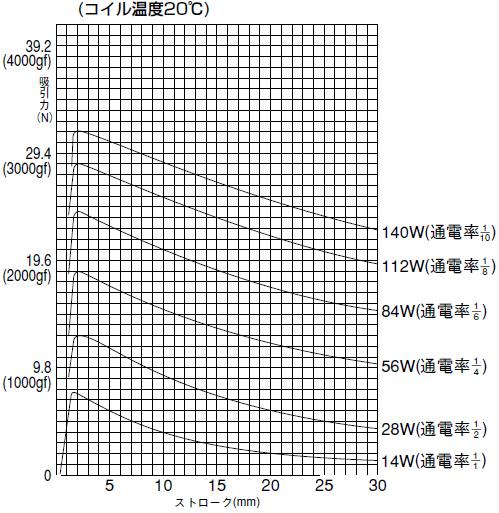

ストローク/吸引力特性表

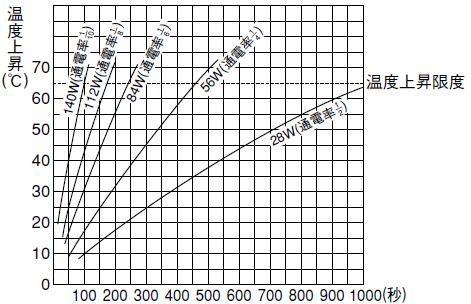

温度上昇特性(連続通電)
