SSD-20MD

定格吸引力:29.4N 定格ストローク:20mm

【主な仕様】
●吸引力範囲:29.4N(3.0kgf)
●最大ストローク:20mm
●外枠パイプ径:φ60.5
●可動鉄心径:φ18
●定格電圧:AC200V 50/60Hz
●消費電力:120VA
●通電率:1/6
●通電定格:連続通電4分以内
●温度上昇:65℃以下
●絶縁種別:JIS C4552 E種絶縁相当
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V 1分間
●取付方向:水平又は、垂直
●動作形式:引張形
●マイクロスイッチ定格:AC250V 2A以下、DC30V 2A以下 (抵抗負荷)
●ケーブル:VCTF4心×0.75mm2×300mm
(注)マイクロスイッチの最少負荷はDC15V、0.1Aです。
微少負荷を接続される場合は別途ご用命下さい。

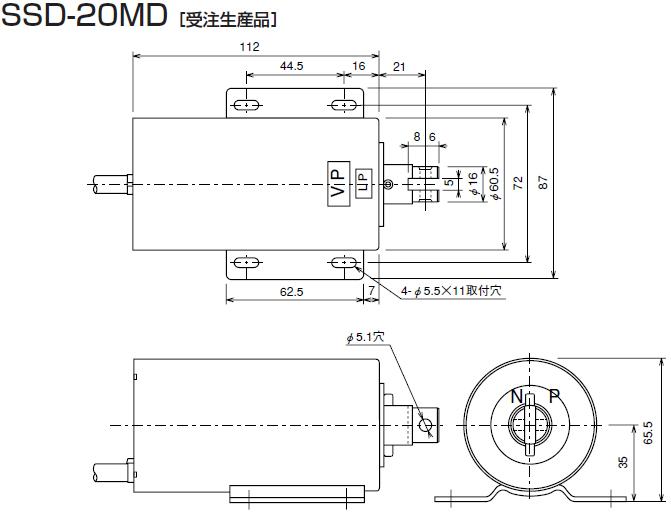

外形図

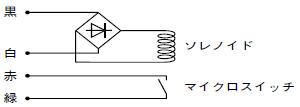

結線図(リード線色)

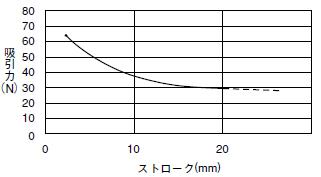

吸引力特性
