SFMS-1G

SFMS-1G

誤操作防止用にフットスイッチ前面に蹴り上げ式の蓋をつけたタイプです。機械などを動かしたくない時に蓋をしておけば誤ってペダルを踏むことがありません。

【主な仕様】
●定格:AC250V 10A
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCTF 3心×1.25mm2×1m
●動作力:32.3N
●内蔵スイッチ:Z形マイクロスイッチ
●質量:1800g
●保護構造:IP50

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●シールナット:ポリアセタール樹脂
●色/塗装色:メタリック  R25-635相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

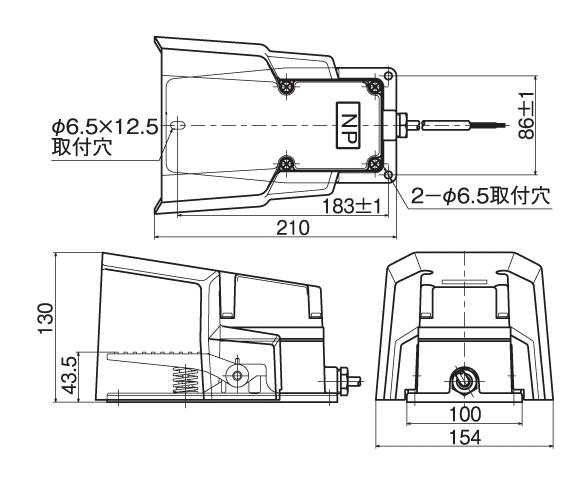

外形図


※キャブタイヤコード仕上がり外径:φ7.8mm

外形図
