SFG-2SG3

SFG-2SG3

2回路入りのロック機構付タイプでより安全性に考慮した単一故障対策としても使用可能です。保護構造 IP66を実現

【主な仕様】
●定格:AC250V 3A(抵抗負荷)DC24V 1mA(抵抗負荷)
●接点構成:1a-1b×2
●動作:モーメンタリ
●動作力:27N
●内蔵スイッチ:リミットスイッチ内蔵用基本形スイッチ
●質量:1835g
●保護構造:IP66
●適用規格:EN60947-5-1

※RoHS指令10物質対応状況

【構成材料】
●本体/ペダル:アルミ合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●蹴り板:ZAM
●色/塗装色:2.5YR/13 N-2.5相当

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC2000V/min
●使用周囲温度:-5~65℃
●使用周囲湿度:85%RH以下

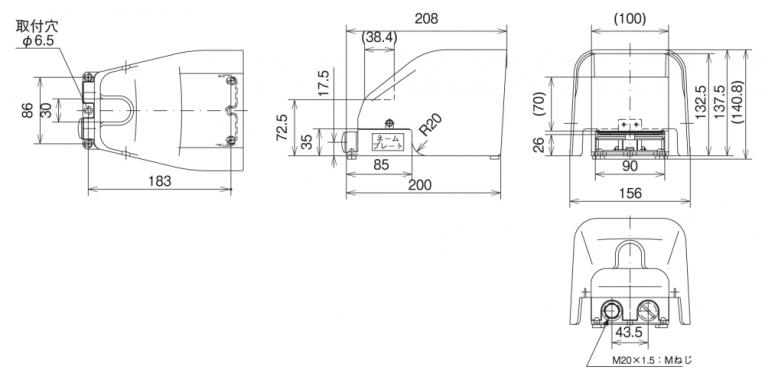

外形図


※フレキシブルチューブによる接続を行わない場合には、ケーブル止めを使用してケーブルを固定してください。推奨品:ラップケーブル社製プラスチック製ケーブルグランド スキントップST-M20×1.5など ※適合圧着端子:R1.25-4 R2-4
※内蔵スイッチの端子ねじ(M4-5.5歯付き座金付きねじ)の推奨締め付けトルク:1.0~1.4N・m

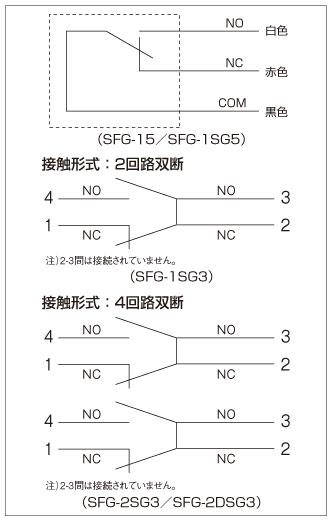

結線図
