SFD-2

SFD-2

SFD-1の2回路入りです。

【主な仕様】
●定格:AC250V 6A
●接点構成:2c
●動作:モーメンタリ
●キャブタイヤコード:VCT 6心×0.75mm2×2m
●動作力:58.8N
●内蔵スイッチ:Z形マイクロスイッチ
●質量:3300g
●保護構造:IP50

【構成材料】
●本体/カバー:アルミ合金ダイカスト
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●色/塗装色:R39-236相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC1500V/min
●使用周囲温度:-5~40℃
●使用周囲湿度:85%RH以下

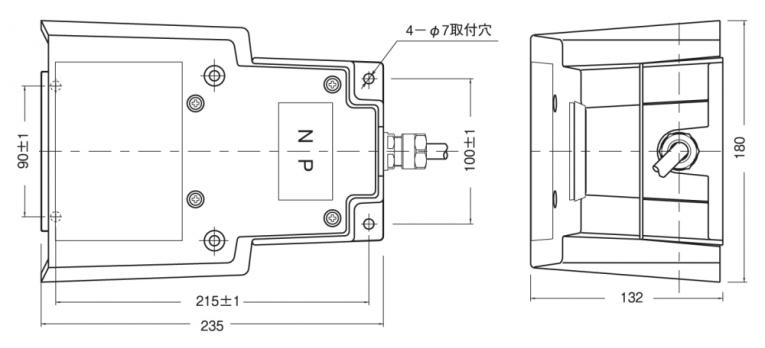

外形図


※外形寸法SFDシリーズ共通
※キャブタイヤコード仕上がり外径:φ11.7mm

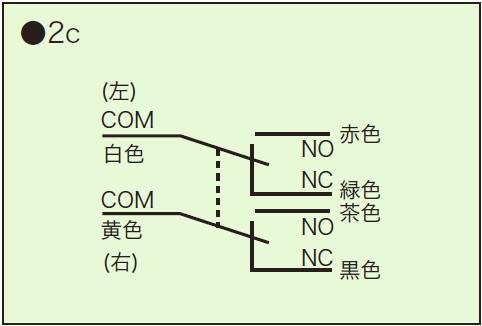

結線図
