SFG-2TPSG5

SFG-2TPSG5

2回路入りの3ポジションロック機構付の産業用全カバー付フットスイッチです。低いペダル位置にも収まる新開発の小形ステップ機構を内蔵し、   明確なクリック感触を実現!
ペダルを踏んでいる間作動する機器で、迅速な停止をアシストします。        保護構造:IP47


注意)ペダル下にステップ機構が搭載されている2TPシリーズでは、ゴミなどの、異物が挟まると、3ポジションが機能しない危険性が有りますので、構造を理解の上ご使用ください。

【主な仕様】
●定格:AC125V 1A(抵抗負荷)DC5V 1mA(抵抗負荷)
●EN規格適合定格:AC-15 AC125V0.7A(誘導負荷)
DC-12 DC30V 1mA(抵抗負荷)
●接点構成:2a
●動作:モーメンタリ
●動作力:ペダル部:27N          ステップ機構:176N±15N
●内蔵スイッチ:イネーブルスイッチ
●質量:2200g
●保護構造:IP47

※RoHS指令10物質対応状況

【構成材料】
●本体/ペダル:アルミ合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●蹴り板:ZAM
●色/塗装色:2.5YR/13 N-2.5相当

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC2000V/min
●使用周囲温度:-5~65℃
●使用周囲湿度:85%RH以下

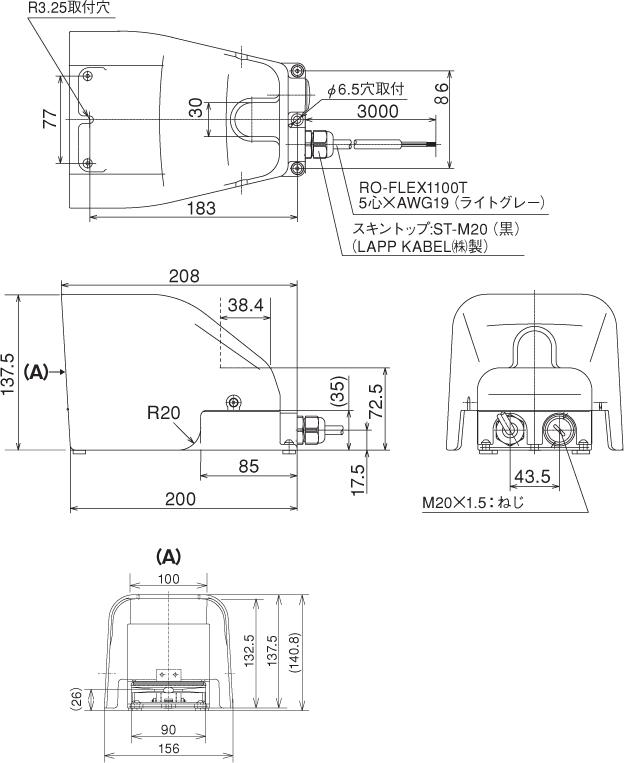

外形図

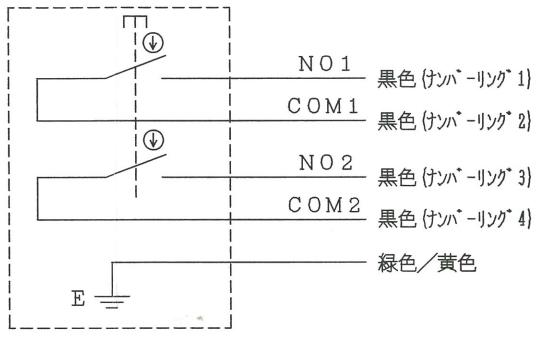

結線図
