KPC-3504

KPC-3504

KOKUSAIスタンダード小スペース対応
6幅 3.5mストローク

機械部仕様
●有効切断寸法:3500mm×1830mm
●全長×全幅:4400mm×2450mm
●切断板厚:0.5mm~4.5mm(鉄)
●最大移動速度:48m/分
●駆動方式:モータ自走型タイミングベルト駆動方式(アイアンラバーベルト)
●トーチヘッド部:エアーシリンダーフローティング方式
●搭載プラズマ:80A水冷式プラズマ発生器(D-8000)ダイヘン(株)製
●ペン駆動部:エアーシリンダ及びソレノイド直動式
●ペン保持方法:専用円筒ペンケース指し込み式
●使用ペン:マジックインキ NO.500(寺西化学工業(株)製)専用
●材料リフタ:ローラコンベア付エアーシリンダ式リフタ(3本)
●総重量(機械のみ):1.5t

一般仕様
●制御電源:単相AC100V±10%50/60Hz 700VA
●動力電源:三相AC200V±10%50/60Hz 2.5kvA
(プラズマ発生器:D8000三相AC200V±10%50/60Hz 15kvA)
●周囲温度:5~40℃
●周囲湿度:20~80%RH(結露なきこと)

制御部仕様(各種共通)
●制御方式:専用NC制御装置(自社開発)
●X軸モータ:400W ACデジタルサーボモータ(減速機付)
●Y軸モータ:100W ACデジタルサーボモータ(減速機付)
●制御軸数:2軸補間制御
●データ媒体:SDカードリーダ(標準装備)
 シリアルデータ通信(光ファイバー通信はオプション)
 ネットワークデータ通信(KPC-NetD)

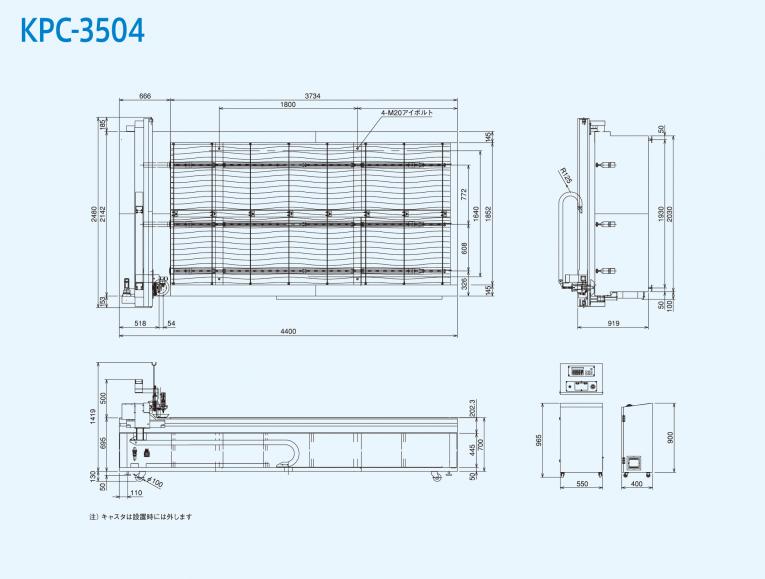

外形図

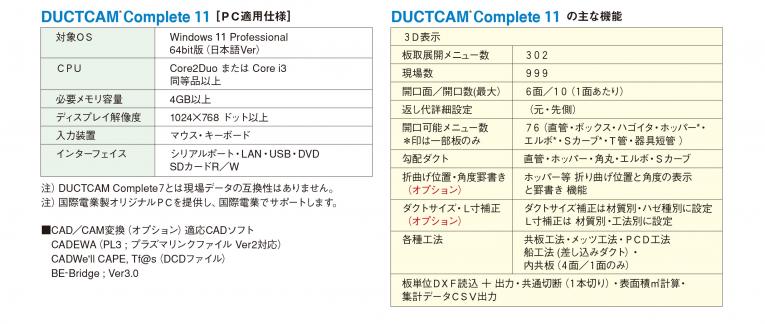

DUCTCAM


●DUCTCAM は特機システム株式会社の登録商標です。
●マジックインキ は寺西化学工業株式会社の登録商標です。
