KLC-5100

KLC-5100

空調ダクト用ファイバーレーザー自動切断システム
6幅 5.1mストローク

機械部仕様
●有効切断寸法:5100mm×1830mm
●全長×全幅:6000mm×2450mm
●切断板厚:0.5mm~1.6mm(鉄)
●切断スピード:15m/分以上(0.5mm亜鉛メッキ鋼板)
●最大移動速度:48m/分
●駆動方式:モータ自走型タイミングベルト駆動方式(アイアンラバーベルト)
●レーザ-ヘッド部:エアーシリンダーフローティング方式
●レーザー発信器:1.5kw マルチモード YLR-1500-MM-WC(IPGフォトニクス社製)
●ペン駆動部:エアーシリンダ及びソレノイド直動式
●ペン保持方法:専用円筒ペンケース指し込み式
●使用ペン:マジックインキ NO.500(寺西化学工業(株)製)専用
●材料リフタ:ローラコンベア付エアーシリンダ式リフタ(4本)
●総重量(機械のみ):2.0t

一般仕様
●制御電源:単相AC100V±10% 50/60Hz 700VA
●動力電源:三相AC200V±10% 50/60Hz 2.5kvA
●レーザー発信器:単相AC200-240V10% 50/60Hz 4.5kVA
●チラー(冷却装置):三相AC200V±10% 50/60Hz 4.3kw
●周囲温度:5~40℃
●周囲湿度:20~80%RH(結露なきこと)

制御部仕様(各種共通)
●制御方式 :専用NC制御装置(自社開発)
●X軸モータ:400W ACデジタルサーボモータ(減速機付)
●Y軸モータ:100W ACデジタルサーボモータ(減速機付)
●制御軸数 :2軸補間制御
●データ通信:有線LAN接続 シリアル通信接続(光ファイバー)
 データ媒体:SDカードリーダ(標準装備)

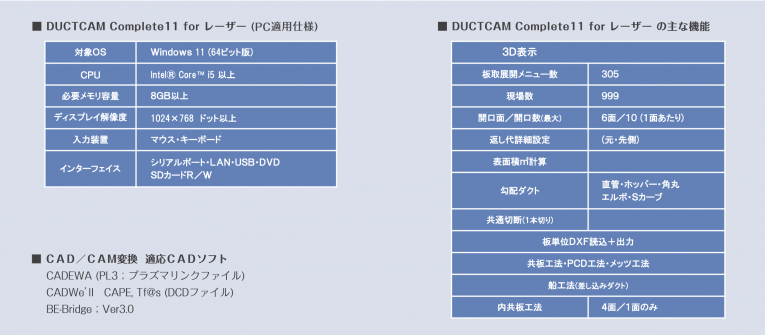

DUCTCAM
