SFU-1 □M

SFU-1 □M

底板ゴム磁石付きです。鋼板への設置が簡単にできます。
取扱いが便利です。

【主な仕様】
●色:R、B
●定格:AC250V 5A
●接点構成:1c
●動作:モーメンタリ
●キャブタイヤコード:VCTF 3心×0.75mm2×1.5m
●動作力:11.7N
●内蔵スイッチ:V形マイクロスイッチ
●質量:350g
●保護構造:IP50
●保護カバー:SCL-S SCH-S
※□(カバー色):R=赤、B=黒
※SFU-1□Mの標準色はR(赤)、B(黒)のみです。
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂/エチレン酢酸ビニル
●戻しばね:SUS(ステンレス)
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/0~40℃
●使用周囲湿度/85%RH以下

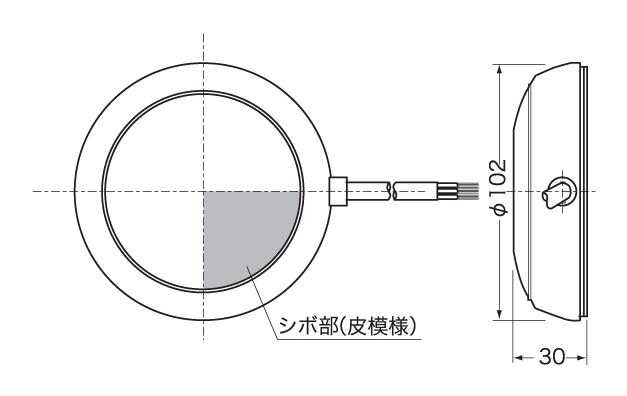

外形図


※シボ部(動作保証範囲)
※キャブタイヤコード仕上がり外径:φ7.0mm

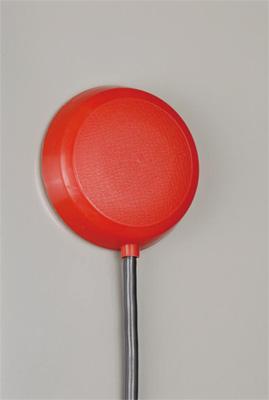

底板ゴム磁石付


ゴム磁石で金属面に簡単設置

結線図
