SFG-15

SFG-15

最もシンプルなケーブル付スタンダード機種です。

【主な仕様】
●定格:AC250V 10A(抵抗負荷)DC24V 1mA(抵抗負荷)
●接点構成:1c
●動作:モーメンタリ
●コード:VCTF 3心×1.25mm2×2m
●動作力:40N
●内蔵スイッチ:リミットスイッチ内蔵用基本形スイッチ
●質量:1900g
●保護構造:IP47
●適用規格:―

※RoHS指令10物質対応状況

【構成材料】
●本体/ペダル:アルミ合金ダイカスト
●戻しばね:SUS(ステンレス)
●シャフト:SUS(ステンレス)
●蹴り板:―
●色/塗装色:メタリック R25-635相当*
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC2000V/min
●使用周囲温度:-5~65℃
●使用周囲湿度:85%RH以下

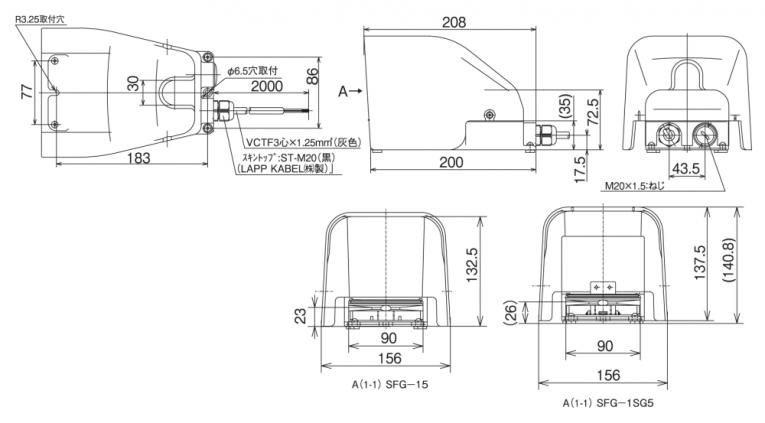

外形図


※キャブタイヤコード仕上がり外径:φ7.8mm

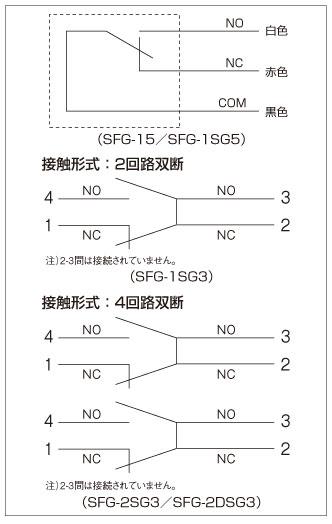

結線図
