SFO-1-2

SFO-1-2

V字取り付け構造によりかかとを支点にした労力軽減タイプです。

【主な仕様】
●色:SW1:R SW2:G
●定格:AC250V 5A
●接点構成:1a×2
●動作:モーメンタリ
●キャブタイヤコード:VCTF 4心×0.75mm2×1.5m
●動作力:3.92N
●内蔵スイッチ:V形マイクロスイッチ
●質量:900g
●保護構造:IP30
※カバー色:SW1=R、SW2=G
※SFO-1-2の標準色はSW1:R(赤)、SW2:G(緑)のみです。

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●底板:SPCCユニクロメッキ

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

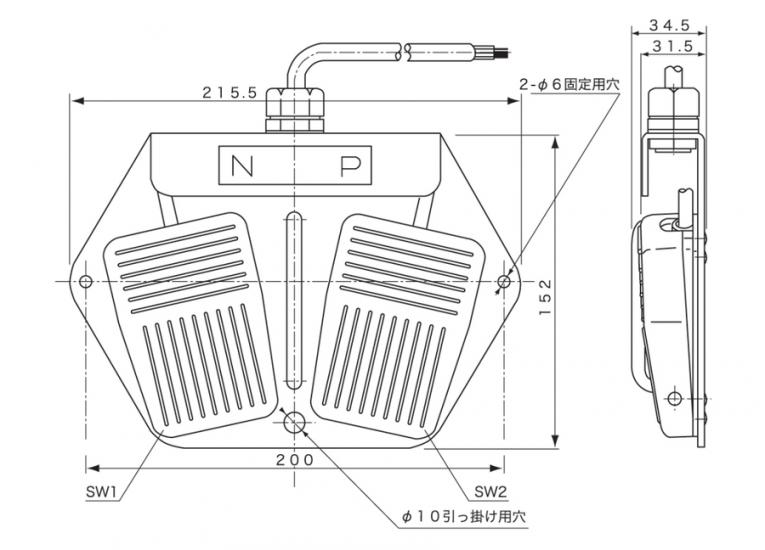

外形図


※キャブタイヤコード仕上がり外径:φ7.6mm

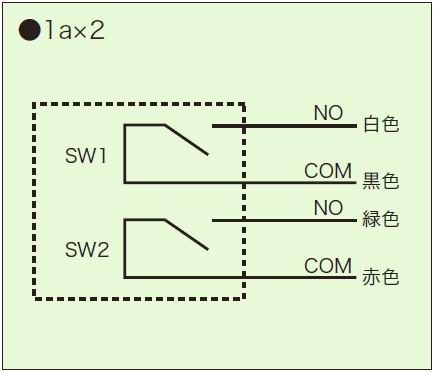

結線図
