SFOS-1-2

SFOS-1-2

2連の低電圧微小電流タイプです。
シーケンサーの入力信号等、電子回路の入力にも安心してご利用いただけます。

【主な仕様】
●色/塗装色:SW1:R SW2:G
●定格:標準定格AC100V3A
 微少定格(最小)DC6V5mA DC12V2mA DC24V1mA
●接点構成:1a×2
●動作:モーメンタリ
●キャブタイヤコード:MVVS 4心×0.5mm2×1.5m
●動作力:3.92N
●内蔵スイッチ:V形マイクロスイッチ金クラッド接点
●質量:900g
●保護構造:IP30
●保護カバー:-
※カバー色:SW1=R、SW2=G

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SWP(ピアノ線)
●シャフト:―
●底板:SPCC(鋼板)

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min(SFOS-1、SFOS-1-2、SFVS-1、SFVS-1-2、SFTS-1、SFP-1はAC500V/min)
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

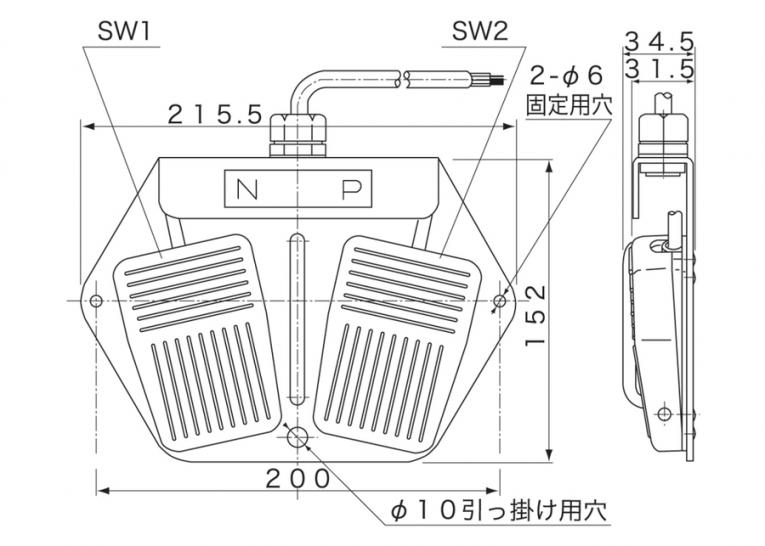

外形図


※キャブタイヤコード仕上がり外径:φ7.4mm

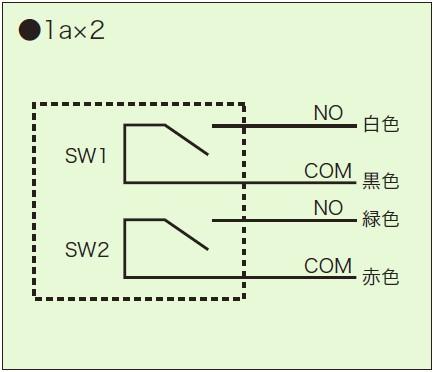

結線図
