SFKF-1

SFKF-1

SFK-1の姉妹品として経済性を追求したタイプです。
本体とカバーに経済性を重視したABS樹脂を用いております。

【主な仕様】
●定格:AC250V 5A
●接点構成:1a
●動作:モーメンタリ
●キャブタイヤコード:VCTF 2心×0.75mm2×1m
●動作力:9.8N
●内蔵スイッチ:V形マイクロスイッチ
●質量:240g
●保護構造:IP30
●保護カバー:SCL-S SCH-S
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●底板:SPCC(鋼板)
●色/塗装色:カバー:黒 本体 :黒

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH以下

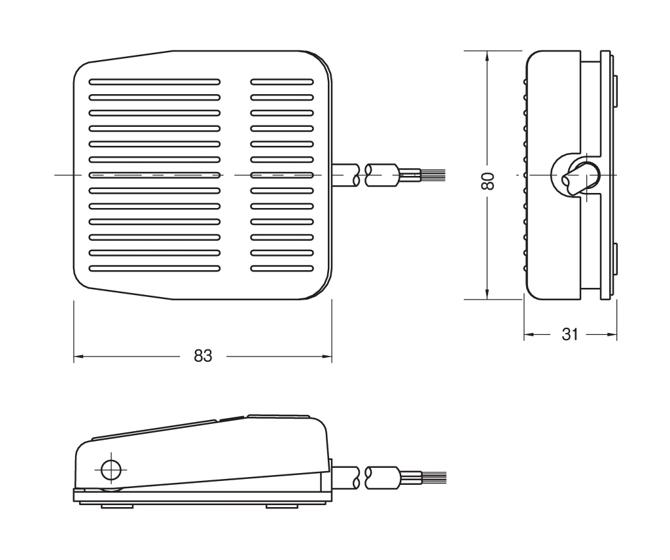

外形図


※外形寸法はSFK-1、SFK-1H、SFKF-1タイプです。
※キャブタイヤコード仕上がり外径:φ6.6mm

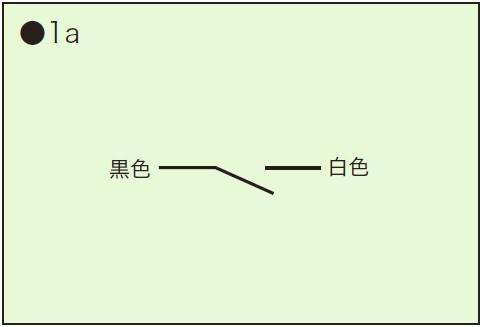

配線図
