SFKB-2DW

SFKB-2DW

2段踏で2アクションスイッチとして最適な防水タイプです。

【主な仕様】
●定格:標準定格AC100V未満3A微少定格DC5V 1mA以上(抵抗負荷)
●接点構成:1段目1a 2段目1a
●動作:モーメンタリ
●コード:MVVS 4心×0.5mm2×1.5m
●動作力:1段目15N以上2段目30N以上
●内蔵スイッチ:防水形V形マイクロスイッチ金グラッド
●質量:320g
●保護構造:IPX8相当
●保護カバー:SCL-S SCH-S
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SWP(ピアノ線)
●シャフト:SS400(鋼材)
●底板:SPCC
●色/塗装色:カバー:灰色 本体:灰色(N-8.5相当)
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH

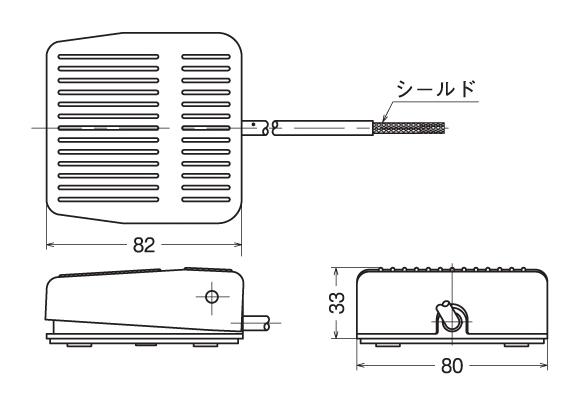

外形図


※キャブタイヤコード仕上がり外径:φ7.4mm

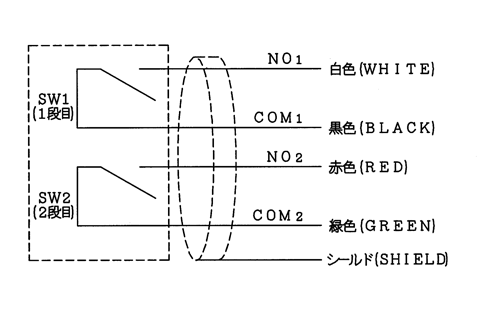

配線図
