SFQ-1□W

SFQ-1□W

SFQ-1□の防水形(IP28相当)です。

【主な仕様】
●定格:【標準定格】AC250V 3A[微少定格(最小)]DC6V 5mA DC12V 2mA DC24V 1mA
●接点構成:1a
●動作:モーメンタリ
●コード:VCTF 2心×0.75mm2×2m
●動作力:8.8N
●内蔵スイッチ:防水形V形マイクロスイッチ金グラッド接点
●質量:240g
●保護構造:IPX相当8
●保護カバー:SCL-S SCH-S
※□(カバー色)標準色:R=赤、B=黒
※保護カバーはオプション品の詳細を参照下さい。

【構成材料】
●本体/カバー:ABS樹脂
●戻しばね:SUS(ステンレス)
●シャフト:―
●底板:SPCC(鋼板)
●色/塗装色:黒または赤
*(社)日本塗料工業会発行R版塗料用標準色見本帳より

【共通仕様】
●絶縁抵抗/DC500V 100MΩ以上
●耐電圧/AC1500V/min
●使用周囲温度/-5~40℃
●使用周囲湿度/85%RH

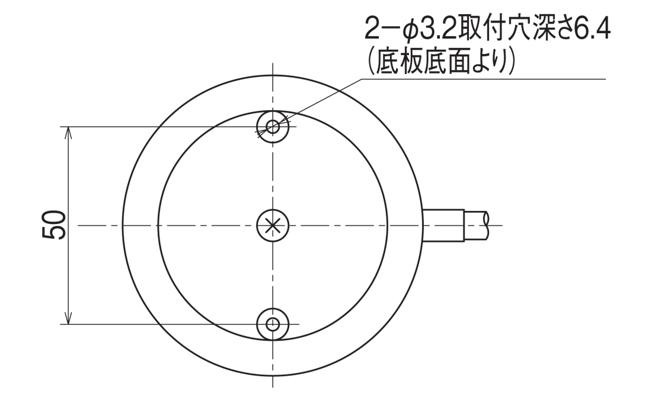

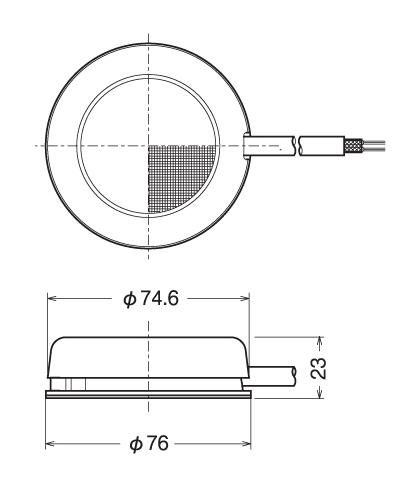

外形図


※キャブタイヤコード仕上がり外径:φ6.6mm

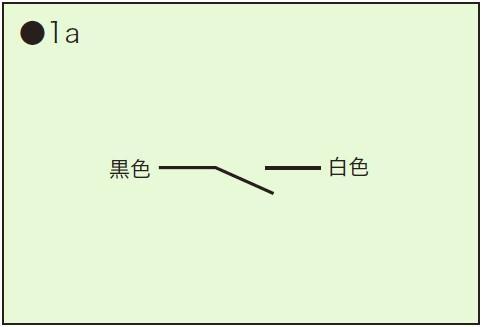

結線図


注) フットスイッチ取り付け用ねじは、ねじを締め込んだ時にフットスイッチ取り付け穴に入る寸法が6.4 mm以下のねじをご使用ください。呼び寸:M 4 十字穴付きなベタッピングねじF形推奨取り付け用のねじの締め付けトルクは、最大78.4N をお守りください。
