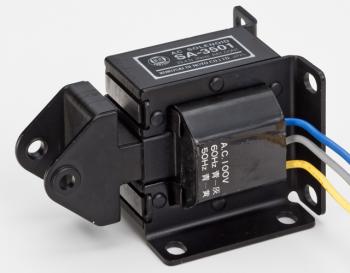

SA-3502、SA-3501

定格吸引力:29.4N 定格ストローク:20mm

両用形
引張形

【主な仕様】
●定格周波数:50又は60Hz(3本リード)
●耐久回数:30万回(JIS C4554 耐久性試験に準ずる)
●絶縁種別:B種絶縁相当
●絶縁抵抗:DC500V 100MΩ以上
●耐電圧:AC2000V 1分間
●コイル温度上昇:85℃以下
●可動鉄心質量:(SA-3502)295g、(SA-3501)285g
●総質量:(SA-3502)1015g、(SA-3501)1000g

【主要構成材料】
●通電時間:連続定格
●可動鉄心:冷間圧延珪素鋼板
●固定・可動側板:冷間圧延鋼板
●プランジャガイド:コイルボビンと一体化したナイロン樹脂
●コイル絶縁:樹脂注型加工
●コイル:ポリエステル銅線
●リード線:耐熱ビニル電線(UL-1015)
●表面処理:黒色焼付塗装
●リード線色:100V-青/200V-赤/50Hz-黄/60Hz-灰
●ストップゴム:NBR(黒)

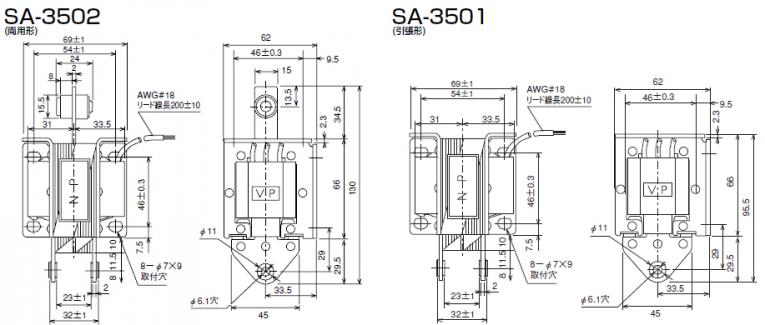

外形図

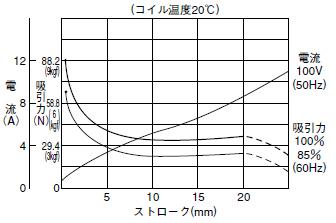

吸引力特性・電流特性

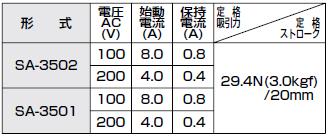

電流値

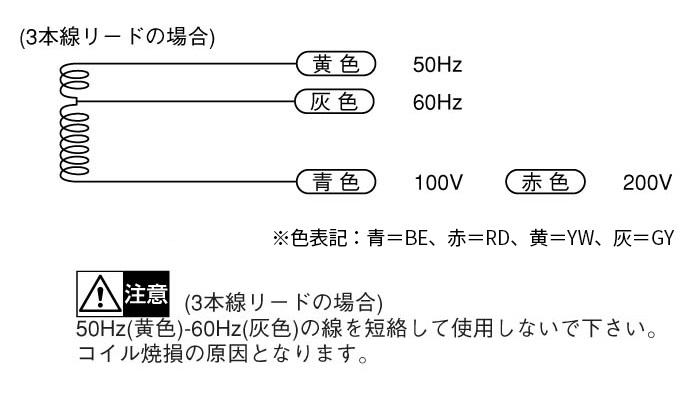

結線図
