フットスイッチ

2TPシリーズ


2TPシリーズ

作業中の緊急事態発生時に迅速な停止動作をサポートする3ポジション式のフットスイッチです。

本装置は人間工学に基づきペダルを強く踏み込んだ場合でも出力をOFFし確実に停止動作を行う事ができる「OFF-ON-OFF」の3ポジションフットスイッチです。その機構は次の内容により構成されています。
●イネーブルスイッチ: ペダルを2段目(ポジション3)まで踏み込むと接点はOFFし、ペダルを離してポジション1へ戻る間もOFF状態を維持する機構です。
●単一故障対策:独立2回路接点(2a)のため、不一致検出回路を使用する事により2重の安全対策が可能です。
●直接開路動作機構:内蔵スイッチ自体に接点溶着が発生した場合でも接点を強制的に開離させる機構です。
●保護構造 IP54

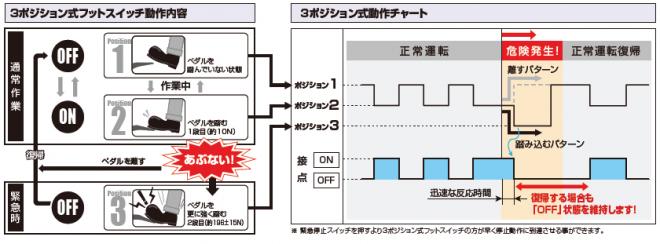

動作説明

動作説明

作業ストレスを感じさせない当社独自のステップ機構(特許第4565753号)

作業ストレスを感じさせない当社独自のステップ機構(特許第4565753号)

特殊リングとバネの組合せによる当社が独自開発したステップ機構を本体に内蔵!
●1段目(ポジション2)での通常操作のペダル停止感触が明確であり誤動作による停止トラブルを防げます。
●1段目から更に規定以上に荷重が加わる
と明確なクリック感触により2段目(ポジション3)のイネーブルスイッチ検知位置の到達が確認できるとともに確実な停止動作を実現します。


SFMS-2TPG

SFMS-2TPG

    CEアルミモーメンタリ2回踏形

フルカバーガード付きです。CE対応

詳細


SFMS-2TP

SFMS-2TP

    CEアルミモーメンタリ2回踏形

フルカバー付きです。CE対応

詳細


SFM-2TP

SFM-2TP

    CEアルミモーメンタリ2回踏形

ハーフカバー付きです。CE対応

詳細


SFMP-2TP

SFMP-2TP

    CEアルミモーメンタリ2回踏形

カバー無しです。CE対応

詳細



主な仕様

主な仕様

主要構成材料

主要構成材料
