フットスイッチ

SFGシリーズ


SFGシリーズ

●蹴り板を押し込むとロック機構が解除されペダルをONすることが出来ます。又蹴り板面は広く、安全靴でもスムーズ。(SFG-15はロック機構無し)
●業界最高クラスの高寿命。電気的寿命は従来機種の10倍500万回。
●業界最高クラス、低いペダル位置は踏み易く疲れにくい。ペダル高さ26mm。
●業界最高クラス、フルカバーは更に頑丈に。衝撃試験100Jクリア。
●ロック機構を押す際に滑り止め(ゴム足)で床面を確実にグリップします。
●電気定格は、ワイドレンジ(AC250 10A DC24V 1mA)(SFG-1SG5、SFG-15)
●CEマーキング(EN60947-5-1)(SFG-1SG3、SFG-2SG3、SFG-2DSG)
●3ポジション機能(SFG-2TPSG5、SFG-2TP5)
●強制乖離機構付きフットスイッチ(SFG-2K5)

意匠登録1325260/1325261

RoHS指令10物質対応状況

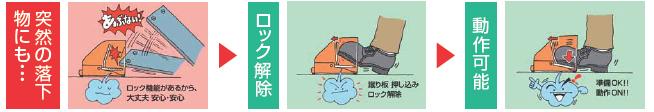

ロック機構動作説明

ロック機構動作説明

ロック機構の採用と連結可能

ロック機構の採用と連結可能

3ポジション動作説明

3ポジション動作説明


SFG-13

SFG-13

    防水微少CEアルミモーメンタリ

ケーブル無しスタンダード機種です。

詳細


SFG-1SG3

SFG-1SG3

    防水微少CEアルミモーメンタリ

1回路入りのロック機構付の産業用全カバー付フットスイッチです。保護構造 IP66を実現

詳細


SFG-2SG3

SFG-2SG3

    防水微少CEアルミモーメンタリ

2回路入りのロック機構付タイプでより安全性に考慮した単一故障対策としても使用可能です。保護構造 IP66を実現

詳細


SFG-2DSG3

SFG-2DSG3

    防水微少CEアルミモーメンタリ2段踏形

ロック機構付の2段踏み形になっています。異なったバネ圧により、1段目約40N(動作力)でスイッチONし、更に踏み込むと2段目が125N(動作力)でONします。「2段階操作」「遅延操作」に適しています。保護構造 IP66を実現

詳細


SFG-1SG5

SFG-1SG5

    防水微少アルミモーメンタリ

ロック機構付にケーブルをつけました。

詳細


SFG-15

SFG-15

    防水微少アルミモーメンタリ

最もシンプルなケーブル付スタンダード機種です。

詳細


SFG-2TPSG5

SFG-2TPSG5

    防水微少アルミモーメンタリ2回踏形

3ポジション式ロック機構付

詳細


SFG-2TP5

SFG-2TP5

    防水微少アルミモーメンタリ2回踏形

3ポジション式

詳細


SFG-2K5

SFG-2K5

    防水微少アルミモーメンタリ2回踏形

強制乖離機構付きの産業用カーバー付フットスイッチです。
       (新商品)

詳細



主な仕様

主な仕様

主要構成材料

主要構成材料

形式の説明

形式の説明
