空調ダクト用プラズマ自動切断機


空調ダクト用プラズマ自動切断機

新型 KPC-04シリーズ発売!

空調ダクト用プラズマ自動切断システムは、工場、病院、ショッピングモールなど、建築用の空調設備工事に使用されるダクトを製作するための切断装置です。
専用の板取展開用コンピュータソフトにより入力し、亜鉛鉄板などの金属材料を歩留まり良く、エアープラズマ発生器を利用して、自動切断を行います。材料にはペン書きでマーキングをする事もできます。
注)空調ダクト専用のため、一般の製缶用途には適さないことを留意下さい。

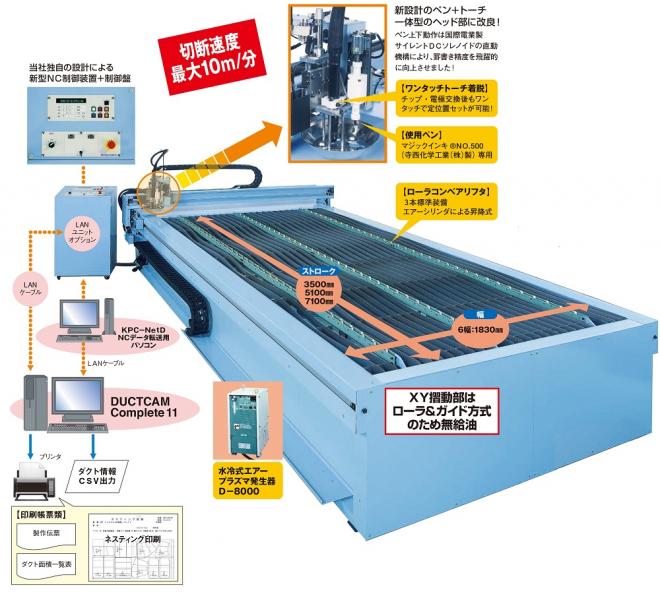

さらなる進化を遂げたプラズマ自動切断システム!
切断から罫書きまでのトータルタクトタイムを短縮できる、生産性向上設備の決定版!

KPC-3504《6幅,ストローク長3500mm》
KPC-5104《6幅,ストローク長5100mm》
KPC-7104《6幅,ストローク長7100mm 受注生産品》


特 長

特 長

■新開発 新型NC装置搭載 S字加減速制御 により指令に忠実な軌跡と高速切断(10m/分*)を両立
 (*:亜鉛鉄板 板厚0.5mm)

■プラズマ切断機メーカ*で専用NC装置を基板回路から自社開発しているのは、国際電業のみ!
 耐ノイズ性に優れ、高い信頼性を維持しています。
 (*:空調ダクト用プラズマ切断機メーカーとして)

■操作性を重視した新たな便利機能
 ・手動カットモード(プラズマ発火による手動切断機能)
 ・機械原点位置をXY座標4通りから選択可(工場内設置レイアウトに柔軟に対応!)
 ・NC側での切断速度変更機能
 ・現場番号・板厚・ページ番号を指定してNCデータ読込

■高速・高精度移動を支える機械構造
 XYアイアンラバーベルト*を使用し、X軸(長手方向)の送りは、定評のある両軸ベルト駆動方式を採用し、
 XY軸の支持はローラガイド方式のため、無給油で摺動摩擦が小さいことから加減速時間の短縮による
 高速化と高剛性化を両立!
 (*:XYベルトはワイヤ―芯入りなので容易には伸びません!)

■新設計のトーチ+ペン一体型ヘッド部
 トーチブース内でペン罫書き上下動作時を行うため、端材の衝突を防ぐためのガードをしています。
 罫書きペンは 国際電業製DCソレノイドによる垂直上下機構により、正確且つ高速の罫書き動作を実現!

■水冷式プラズマ発生器:D-8000*を標準装備
 (*:株式会社ダイヘン製)

自動プログラミングソフト DUCTCAM Complete10

自動プログラミングソフト DUCTCAM Complete10

●DUCTCAM は特機システム株式会社の登録商標です。
●マジックインキ は寺西化学工業株式会社の登録商標です。


KPC-3504

KPC-3504

    DUCTCAM complete7

有効切断寸法:3500×1830mm

詳細


KPC-5104

KPC-5104

    DUCTCAM complete7

有効切断寸法:5100×1830mm

詳細


KPC-7104

KPC-7104

    DUCTCAM complete7

有効切断寸法:7100×1830mm

詳細
