ソレノイド/電磁機器

SSDシリーズ

SSDシリーズ

国際のサイレントDCソレノイドは無音、長寿命の直流ソレノイドで社会のニーズにお応えした画期的な製品です。自動制御の各分野で交流、直流ソレノイドが広く使用されておりますがプランジャの吸着時に発生する衝撃音は作業環境において作業者に不快感を与えるのみでなく、時には騒音公害となることもあります。
サイレントDCソレノイドはこれらを一掃すると共にプランジャの衝撃を排除することにより製品寿命を大巾にアップし長寿命で安定した高信頼性の製品となっております。
音響機器、事務機器、医療機器、計測機器に適しています。

受注生産品

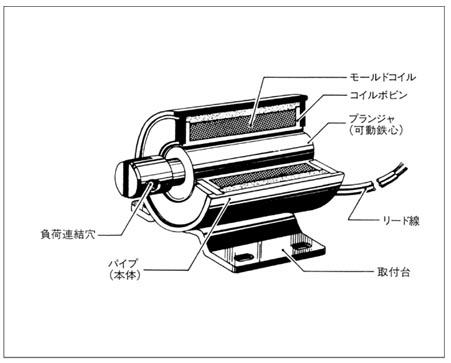

サイレントＤＣソレノイドの構造

サイレントＤＣソレノイドの構造

サイレントDCソレノイドは漏洩形(フレーム形)ソレノイドを機能的、電磁的にその特性を生かし、最高に効果的に設計したものです。上図に示す通りコイル内の空洞をプランジャが自由に運動して力を取り出すもので、プランジャは負荷とのバランスで静止します。

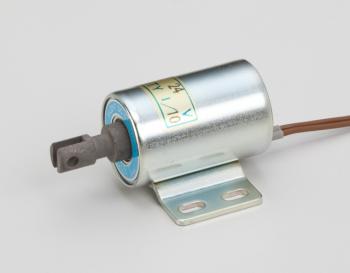

SSD-10

SSD-10

    10mmDC12VDC24VDC48VDC100V連続間欠引張

定格吸引力：0.16～2.74N(16～ 280gf)　定格ストローク：10mm

詳細

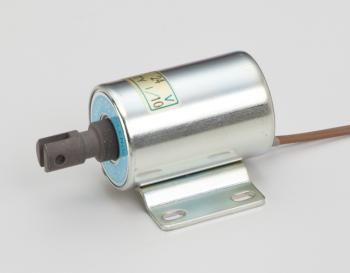

SSD-12

SSD-12

    15mmDC12VDC24VDC48VDC100V連続間欠引張

定格吸引力：0.63～7.45Ｎ(64～ 760gf)　定格ストローク：15mm

詳細

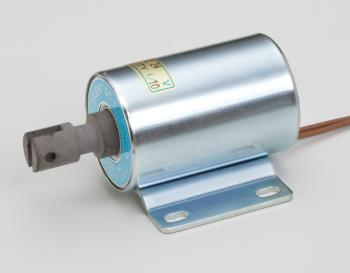

SSD-16

SSD-16

    20mmDC12VDC24VDC48VDC100V連続間欠引張

定格吸引力：
0.86～15.68Ｎ(88～1600gf)　
定格ストローク：20mm

詳細

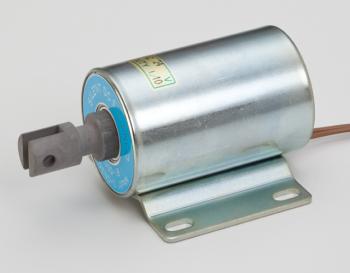

SSD-18

SSD-18

    25mmDC12VDC24VDC48VDC100V連続間欠引張

定格吸引力：
1.57～23.52Ｎ(160～2400gf)　
定格ストローク：25mm

詳細

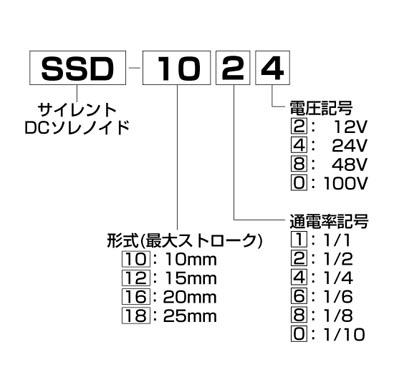

形式の構成

形式の構成

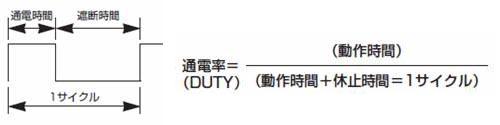

通電率について

通電率について

●使用目的により連続定格と間欠定格に大別されます。間欠定格は通電率によって大きな消費電力を印可することにより、連続定格に比べ数倍の吸引力が得られます。
●実際の使用頻度と電源容量を加味して上記の式から通電率を決定して下さい。
但し、1サイクル中の通電時間が下記を超えるときはすべて連続定格を選択して下さい。
通電率
50％で通電時間7分
25％で通電時間2分
10％で通電時間1分
